Cablage informatique
RésoluLiveoaks63 Messages postés 3 Date d'inscription Statut Membre Dernière intervention -
Bonjour tous
Je voudrais câbler ma maison. J'ai donc passé dans des gaines des câbles Cat 6
Pour les prises RJ 45 Odedo Modèle Modular Plug Cat 6 Toolless
2 Paires en Haut Bleu - Bleu Rayé - Vert Vert Rayé
2 Paires en Bas Orange Orange Rayé - Marron Marron Rayé
Pour les prises murale j'ai câblè
Bleu - Bleu Rayé - Vert Vert Rayé Marron - Marron Rayé - Orange - Orange Rayé (clapet vers le bas)
J'ai branché un câble RJ 45 sur la prise réseau de ma FreeBox
si je branche mon directement sur le cable RJ45 j'ai de l'internet.
Si je branche ce même câble sur le commutateur D-Link DGS-1008D et que je branche mes prises RJ45 sur celui-ci,
je n'ai pas de réseau sur mes différentes prises murales.
Questions
Mon cablage était bon sinon mercie de bien vouloir me faire un schema ou de me signaler site Internet ou livre me permettant d'apprendre le cablage informatique
Ou, dois-je remplacer mon commutateur par un switch
Par avance, merci
Cordialement
Windows / Firefox 113.0
- Cablage informatique
- Le code ascii en informatique - Guide
- Jargon informatique - Télécharger - Bureautique
- Que veut dire url en informatique - Guide
- Souris informatique - Guide
- Cpu en informatique - Guide
4 réponses
Salut,

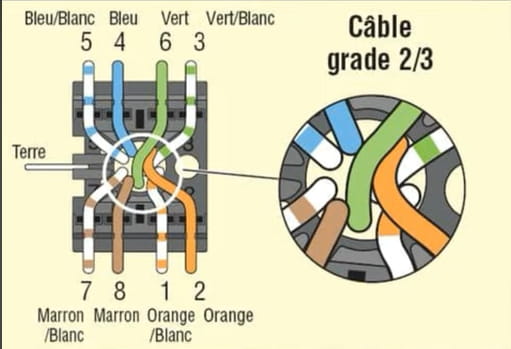

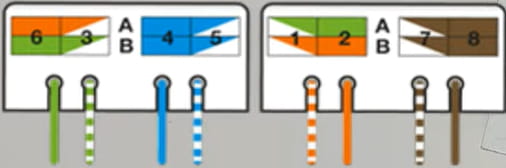

les couleurs des fils doivent être indiqués sur la prise murale et le brassage, si tu suis le schéma ci dessus respecte les numéros pour les couleurs, pas les positions, qui peuvent varier d'un modèle de prise à l'autre.
Tu dois mettre des prises femelles murales ou brassage côté box côté box, comme côté prise murale, sinon, tu auras des problèmes.
Lecture:
https://forums.commentcamarche.net/forum/affich-37585049-compatibilite-cables-et-prises-rj45
Si c'est ça, ce sont des prises de terrain, donc ça peut convenir pour du monobrin, à condition de les monter correctement.
Mais normalement on ne met pas des prises mâles au bout des câbles qui vont dans les murs, on les raccorde sur un panneau de brassage.
Entre la box et le switch, tu ne dois avoir qu'un seul cordon RJ45.
Le Dlink est un switch.
Merci beaucoup je vais essayer demain
J'ai besoin d'une précision sur le premier dessin, dois câbler tous les câbles avec prises RJ45 y compris les câbles qui vont les prises murales sur le dessin ou seulement les câbles qui vont de la boxe vers le commutateur
Par avance merci de vos réponses
Cordialement
Merci a tous de vos conseils je viens de faire un essai en créant un petit réseau
J'ai pris petit câble avec d'un cote un RJ45 câblé comme montré ci-dessus et de l'autre une prise murale pour simuler le cablage de mon bureau
J'ai branché mon PC portable et fait des tests de connexion plus de 100 Mb de transfert.
Je vous remercie beaucoup de votre aide.
