Vis carte mere

Fermé
Flaviojhhnvbj Messages postés 1 Date d'inscription mercredi 2 février 2022 Statut Membre Dernière intervention 2 février 2022 - 2 févr. 2022 à 16:50
jumulka Messages postés 11996 Date d'inscription vendredi 14 décembre 2012 Statut Membre Dernière intervention 15 mars 2023 - 2 févr. 2022 à 19:05
Bonjour, j'aimera savoir les dimensions des écartements des vis d'une carte mère

- les vis : en rouge entouré de noir
- la ram : en vert
- le processeur : le carré fuchsia
- les épaisses barres noir : les slot pci-e





Merci

2 réponses

Panth33ra Messages postés 14026 Date d'inscription mercredi 8 juillet 2020 Statut Membre Dernière intervention 17 mars 2023 1 548
2 févr. 2022 à 17:07
Bonjour,
A mon avis, l'écartement des vis n'est pas identique pour toutes les cartes-mères.
0
jumulka Messages postés 11996 Date d'inscription vendredi 14 décembre 2012 Statut Membre Dernière intervention 15 mars 2023 4 577
2 févr. 2022 à 18:42
Bonjour,
ton dessins me semble erroné ou est basé sur ta cm dans ce cas mesure par toi même directement sur ta cm

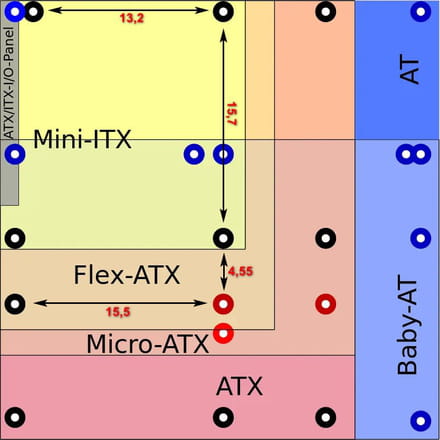

le format des vis est standardisé, bien que je n'ai jamais réussi à trouver les dimensions quelque part, j'ai donc mesurer sur ma micro atx (milieu du trou à milieu du trou).

- bleu sont les grand formats AT
- noir sont les atx, itx, microatx qui ne change pas
- rouge sont les vis qui diffère selon les cartes mères (par exemple 2 micro atx peuvent avoir des vis rouge qui diffères)
0
jumulka Messages postés 11996 Date d'inscription vendredi 14 décembre 2012 Statut Membre Dernière intervention 15 mars 2023 4 577
2 févr. 2022 à 19:05
à noté que les carte mère d'assembleur (hp, lenovo, dell etc...) peuvent avoir des emplacements de vis qui sont propre à chaque modèle, notamment dans les format SFF
0
