Branchement d un disque dur supplémentaires
Résolu/Fermé
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
-
Modifié le 21 mars 2018 à 11:30
jeannets Messages postés 27455 Date d'inscription dimanche 9 septembre 2007 Statut Contributeur Dernière intervention 18 novembre 2024 - 22 mars 2018 à 09:52
jeannets Messages postés 27455 Date d'inscription dimanche 9 septembre 2007 Statut Contributeur Dernière intervention 18 novembre 2024 - 22 mars 2018 à 09:52
A voir également:
- Alimentation sata schéma
- Cloner disque dur - Guide
- Defragmenter disque dur - Guide
- Chkdsk disque dur externe - Guide
- Remplacer disque dur par ssd - Guide
- Nettoyage disque dur - Guide
9 réponses
epango
Messages postés
37242
Date d'inscription
vendredi 24 août 2007
Statut
Membre
Dernière intervention
17 novembre 2024
Ambassadeur
4 224
21 mars 2018 à 11:59
21 mars 2018 à 11:59
Quelle alimentation as-tu? En général, on n'ajoute pas de câbles SATA, même dans les alimentations complètement modulaires. Il y a un nombre de câbles précis selon le type d'alimentation dont on dispose. Un même câble SATA peut alimenter, parfois, jusqu"à 3 périphériques SATA. Donc si c'est un pc moderne, tu ne devrais avoir de problème pour alimenter un nouveau DD.
jeannets
Messages postés
27455
Date d'inscription
dimanche 9 septembre 2007
Statut
Contributeur
Dernière intervention
18 novembre 2024
Ambassadeur
5 866
21 mars 2018 à 11:51
21 mars 2018 à 11:51
Bonjour,
Non, ce n'est pas ça.
Ce doit etre un câble qui est parmi tous les fils qui sortent du bloc alimentation... cherche bien.
Si tu ne trouve pas, il faut utiliser une des prises avec quatre bornes ...( 2 fils noirs au milieu et un rouge et un jaune) mais il te faudra un adaptateur pour alim SATA. c'est possible sur un vieux PC.
un truc comme ça https://www.ldlc.com/fiche/PB00046209.html
Non, ce n'est pas ça.
Ce doit etre un câble qui est parmi tous les fils qui sortent du bloc alimentation... cherche bien.
Si tu ne trouve pas, il faut utiliser une des prises avec quatre bornes ...( 2 fils noirs au milieu et un rouge et un jaune) mais il te faudra un adaptateur pour alim SATA. c'est possible sur un vieux PC.
un truc comme ça https://www.ldlc.com/fiche/PB00046209.html
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 13:52
21 mars 2018 à 13:52
D'abord merci de prendre du temps pour me donner un coup de main je vais vous envoyer plusieurs photos une vidéo ça serait mieux mais je suis pas sûre d'y arriver donc je vous envoyer plusieurs photos de mon ordi vous montrer les câbles que j'ai dans mes honnêtement soit je suis débile soirée il me manque des branchements ou alors peut-être que j'en ai pas besoin mais ça me paraîtrait vraiment bizarre
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 13:59
21 mars 2018 à 13:59

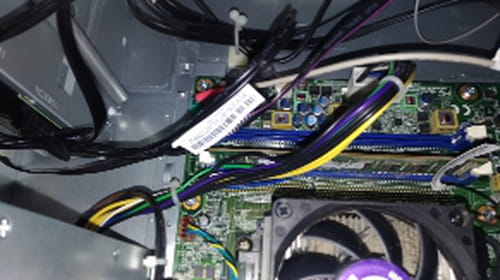

alors
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 14:00
21 mars 2018 à 14:00

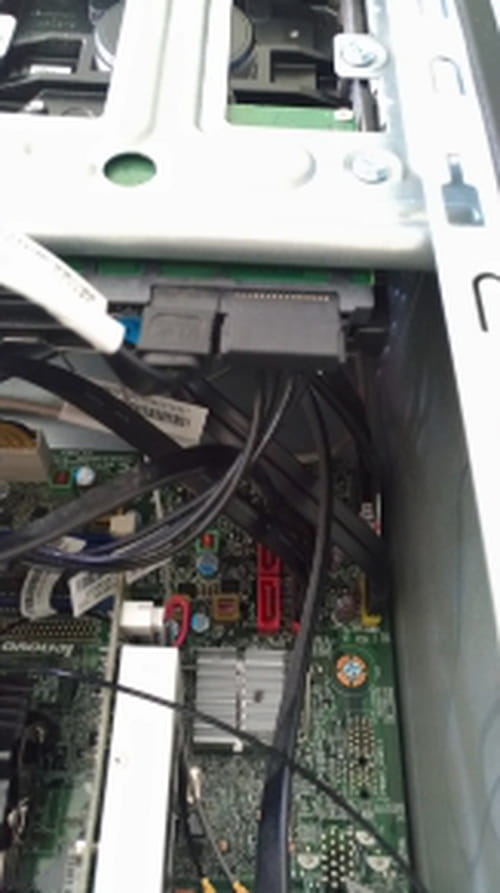

2
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 14:02
21 mars 2018 à 14:02

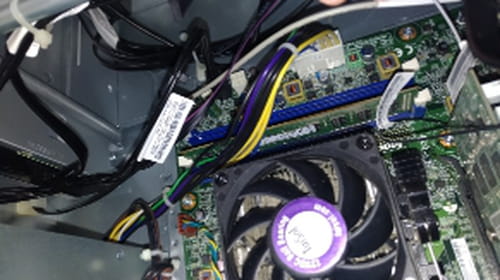

3
--
--
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 14:02
21 mars 2018 à 14:02

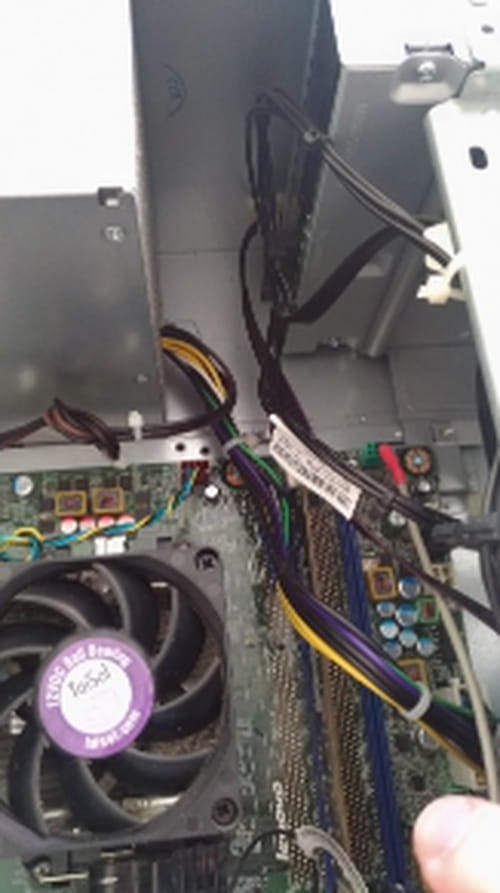

4
--
--
jeannets
Messages postés
27455
Date d'inscription
dimanche 9 septembre 2007
Statut
Contributeur
Dernière intervention
18 novembre 2024
5 866
21 mars 2018 à 15:35
21 mars 2018 à 15:35
Et si tu donnais le modèle de ton ordi ... et du Bloc alimentation, comme demandé...?? comme le dit @epango. car tu n'es pas le premier à monter un deuxième disque dur dans son PC..
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 16:32
21 mars 2018 à 16:32
Je mets des photos car je ne sais pas quel info exactement rechercher j'espère que celle-ci vous aideront
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 16:33
21 mars 2018 à 16:33
1
jeannets
Messages postés
27455
Date d'inscription
dimanche 9 septembre 2007
Statut
Contributeur
Dernière intervention
18 novembre 2024
5 866
21 mars 2018 à 16:56
21 mars 2018 à 16:56
Avec les références ça va mieux.
il n'y a qu'un seul câble d'alimentation avec deux connexions (une pour le disque dur principal et l'autre pour le lecteur optique). Il semble qu'il y ait un connecteur à quatre ports qui peut permettre un deuxième câble d'alimentation hors de la carte mère...???
Selon le modèle H50 que vous avez, il y aura 2 à 4 connecteurs SATA sur la carte mère. À partir de la page 26 du Manuel de maintenance du matériel de votre modèle, vous trouverez des schémas des différentes cartes mères H50 ainsi que l'emplacement des connecteurs SATA. Voici un lien vers ce manuel pour votre référence ......
https://download.lenovo.com/consumer/desktop_pub/lenovo_h50_hmm_20140715.pdf
La solution la plus simple consiste simplement à acheter un séparateur pour le câble d'alimentation SATA. (Les quatre ports sur la carte mère sont pour les câbles de données SATA) Cela vous permettra de prendre le connecteur d'alimentation SATA sur le disque dur par exemple et l'utiliser pour alimenter les deux disques durs. Le câble séparateur devrait être disponible à l'achat en ligne. Voici un exemple d'une telle offre en ligne ....
https://www.amazon.co.uk/StarTech-Power-Splitter-Cable-Adapter/dp/B002N2EHVQ
il n'y a qu'un seul câble d'alimentation avec deux connexions (une pour le disque dur principal et l'autre pour le lecteur optique). Il semble qu'il y ait un connecteur à quatre ports qui peut permettre un deuxième câble d'alimentation hors de la carte mère...???
Selon le modèle H50 que vous avez, il y aura 2 à 4 connecteurs SATA sur la carte mère. À partir de la page 26 du Manuel de maintenance du matériel de votre modèle, vous trouverez des schémas des différentes cartes mères H50 ainsi que l'emplacement des connecteurs SATA. Voici un lien vers ce manuel pour votre référence ......
https://download.lenovo.com/consumer/desktop_pub/lenovo_h50_hmm_20140715.pdf
La solution la plus simple consiste simplement à acheter un séparateur pour le câble d'alimentation SATA. (Les quatre ports sur la carte mère sont pour les câbles de données SATA) Cela vous permettra de prendre le connecteur d'alimentation SATA sur le disque dur par exemple et l'utiliser pour alimenter les deux disques durs. Le câble séparateur devrait être disponible à l'achat en ligne. Voici un exemple d'une telle offre en ligne ....
https://www.amazon.co.uk/StarTech-Power-Splitter-Cable-Adapter/dp/B002N2EHVQ
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 17:14
21 mars 2018 à 17:14
super merci beaucoup vraiment merci
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 17:19
21 mars 2018 à 17:19
mon ordi correspond au schema de la page 29
jeannets
Messages postés
27455
Date d'inscription
dimanche 9 septembre 2007
Statut
Contributeur
Dernière intervention
18 novembre 2024
5 866
21 mars 2018 à 17:51
21 mars 2018 à 17:51
A mon avis, c'est la page 30 du PDF et 24 sur le document, c'est un H50-55
Ton alimentation est ici https://www.serversupply.com/POWER%20SUPPLY/DESKTOP%20POWER%20SUPPLY/280%20WATT/LENOVO/PS-4281-02.htm
et là https://www.amazon.com/LENOVO-PS-4281-02VA-280W-ThinkCentre-M82/dp/B016YK2XNG
Tu as ce câble Splitter sur ebay https://www.ebay.fr/p/143738387?iid=263534686077&_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D20170831090034%26meid%3De2626955534a448c87fd11b890119525%26pid%3D100005%26rk%3D5%26rkt%3D6%26sd%3D282136035024%26itm%3D263534686077&_trksid=p2047675.c100005.m1851
il provient d'Angleterre, mais tu l'auras sous une semaine, avec un paiement en Euro sur eBay
Alors que les autres viennent de Chine livrés sous un mois...
De toutes façons, ils viennent tous de Chine.. mais ils sont déja en Europe.
Tu as celui-ci aussi avec quatre connecteurs https://www.ebay.fr/p/166699161?iid=182904722904&_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D20170831090034%26meid%3Df12177360166424a9e0e60866fd9a69b%26pid%3D100005%26rk%3D1%26rkt%3D6%26sd%3D181075108217%26itm%3D182904722904&_trksid=p2047675.c100005.m1851
Voilà, comme quoi il y a parfois des surprises... Perso, je n'ai jamais vu de PC avec ce genre de limitation... c'est quand même radin..
Ton alimentation est ici https://www.serversupply.com/POWER%20SUPPLY/DESKTOP%20POWER%20SUPPLY/280%20WATT/LENOVO/PS-4281-02.htm
et là https://www.amazon.com/LENOVO-PS-4281-02VA-280W-ThinkCentre-M82/dp/B016YK2XNG
Tu as ce câble Splitter sur ebay https://www.ebay.fr/p/143738387?iid=263534686077&_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D20170831090034%26meid%3De2626955534a448c87fd11b890119525%26pid%3D100005%26rk%3D5%26rkt%3D6%26sd%3D282136035024%26itm%3D263534686077&_trksid=p2047675.c100005.m1851
il provient d'Angleterre, mais tu l'auras sous une semaine, avec un paiement en Euro sur eBay
Alors que les autres viennent de Chine livrés sous un mois...
De toutes façons, ils viennent tous de Chine.. mais ils sont déja en Europe.
Tu as celui-ci aussi avec quatre connecteurs https://www.ebay.fr/p/166699161?iid=182904722904&_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D20170831090034%26meid%3Df12177360166424a9e0e60866fd9a69b%26pid%3D100005%26rk%3D1%26rkt%3D6%26sd%3D181075108217%26itm%3D182904722904&_trksid=p2047675.c100005.m1851
Voilà, comme quoi il y a parfois des surprises... Perso, je n'ai jamais vu de PC avec ce genre de limitation... c'est quand même radin..
Allex01
Messages postés
11
Date d'inscription
mercredi 21 mars 2018
Statut
Membre
Dernière intervention
21 mars 2018
21 mars 2018 à 18:08
21 mars 2018 à 18:08
oui radin c est le cas de le dire mdr mais merci beaucoup
