Pas d'images sur LCD Philips 40PFL5605h/12 mais lignes vertical

Fermé

Thierry@34 Messages postés 5 Date d'inscription lundi 17 avril 2017 Statut Membre Dernière intervention 18 avril 2017 - 17 avril 2017 à 10:40
Thierry@34 Messages postés 5 Date d'inscription lundi 17 avril 2017 Statut Membre Dernière intervention 18 avril 2017 - 18 avril 2017 à 16:47

Bonjour à tous,
Électrotechnicien mais pas électronicien, je recherche le conseil d’un dépanneur télévision.
Ma télévision LCD Philips 40PFL5605h/12 est tombée en panne hier soir, en plein film, il y a eu un bruit de claquage électrique avec comme conséquence, toujours du son mais à la place de l’image, des bandes verticale de toutes les couleurs.

Dans un premier temps, j’ai d’abord pensé au claquage d’un condensateur.
Après vérification visuelle de la platine d’alimentation et de la platine tuner, je n’ai rien vu d’anormal.
D’après vous, d’où peut provenir ce dysfonctionnement ?
Puis je faire des tests (j’ai uniquement un multimètre) pour lever le doute sur certaines pannes ?
Merci par avance pour votre réponse.
Cordialement.
Thierry

A voir également:

Pas d'images sur LCD Philips 40PFL5605h/12 mais lignes vertical
Windows 12 - Guide
Ps5 vertical - Guide
Ne pas apparaître en ligne sur instagram - Guide
Afficher toutes les lignes masquées excel ✓ - Forum Excel
Barre vertical mac - Forum MacOS

2 réponses

Réponse 1 / 2

gugu01 Messages postés 15840 Date d'inscription samedi 21 mars 2009 Statut Contributeur Dernière intervention 12 décembre 2023 4 610
17 avril 2017 à 11:24

Bonjour,

Pourrait tu la remonter, la brancher (sur autre prise, pendant que l on y est ) et la laisser allumé pour voir si il y a une "évolution de l affichage" ?
Laisser le TV allumer jusque a 3/4 heure ,1 heure.

Thierry@34 Messages postés 5 Date d'inscription lundi 17 avril 2017 Statut Membre Dernière intervention 18 avril 2017
17 avril 2017 à 13:10

Bonjour gug01,
Merci pour ta réponse.
J'ai déjà effectué ce que tu me demandes: changer de prise, laisser branché plus d'une heure, rien ne change, toujours pas d'images mais des lignes verticales de couleurs.

gugu01 Messages postés 15840 Date d'inscription samedi 21 mars 2009 Statut Contributeur Dernière intervention 12 décembre 2023 4 610 > Thierry@34 Messages postés 5 Date d'inscription lundi 17 avril 2017 Statut Membre Dernière intervention 18 avril 2017
Modifié le 17 avril 2017 à 18:25

Ha .. je vois pas trop la solution...

Plusieurs topique incriminerais , la tresse qui vas a la dalle ( mauvaise qualité ou contact de celle-ci)
Mais il ne parlais pas de "bruit de claquage électrique".

Thierry@34 Messages postés 5 Date d'inscription lundi 17 avril 2017 Statut Membre Dernière intervention 18 avril 2017 > gugu01 Messages postés 15840 Date d'inscription samedi 21 mars 2009 Statut Contributeur Dernière intervention 12 décembre 2023
17 avril 2017 à 21:12

Ce bruit de claquage me laisse penser qu'il s'agit d'un élément électronique qui à grillé et non un problème de connexion. Je ne vois rien d'anormal sur la carte d'alimentation ni sur la carte avec le micro processeur et la gestion du signal TV.
Cela pourrait il venir de la dalle?
Y a t il de électronique dans le châssis de la dalle ?
Démonter une dalle est il difficile et y a t il des précautions à prendre ?

Je ne pourrait en dire plus ...
Un expert va peut être s intéresser au sujet, espérons .

Merci gugu01 d'avoir pris le temps de me répondre.
Bonne journée.

Réponse 2 / 2

Thierry@34 Messages postés 5 Date d'inscription lundi 17 avril 2017 Statut Membre Dernière intervention 18 avril 2017
18 avril 2017 à 16:47

Bonjour à tous,
Petit à petit, ça avance.

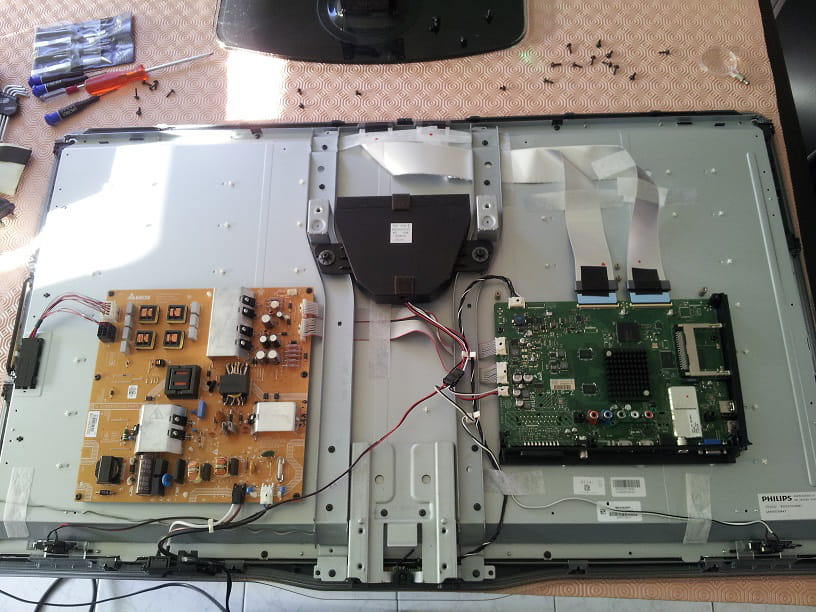

J’ai commencé à démonter la dalle.
En haut de celle-ci, il y a deux platines électroniques sur lesquelles viennent se brancher les trames de la carte mère.
Il s’agit de platine SHARP de références : K4345TP et K4346TP.
Sur la K4346TP, il y a un petit élément qui a grillé, on le voit bien sur la photo que je mets en fichier joint, je l’ai entouré de rouge.
Comment savoir de quel élément il s’agit (fusible, condo, résistance……etc) ?
Est il possible de le remplacer ?
