Branchement 4 appareils Tv , Home-Cine,Grav Enregist,Decodeur hd
Fermé
chris40140
-
25 févr. 2013 à 15:46
STARGATE43 Messages postés 14584 Date d'inscription samedi 3 décembre 2011 Statut Contributeur Dernière intervention 26 septembre 2023 - 27 févr. 2013 à 22:00
STARGATE43 Messages postés 14584 Date d'inscription samedi 3 décembre 2011 Statut Contributeur Dernière intervention 26 septembre 2023 - 27 févr. 2013 à 22:00
A voir également:
- Branchement 4 appareils Tv , Home-Cine,Grav Enregist,Decodeur hd
- Voir les appareils connectés facebook - Guide
- Branchement chromecast - Guide
- Pas de signal tv - Guide
- Code gta 4 ps4 - Guide
- Youtube downloader hd télécharger. - Télécharger - Conversion & Codecs
8 réponses
chris40140
Messages postés
3
Date d'inscription
lundi 25 février 2013
Statut
Membre
Dernière intervention
27 janvier 2015
25 févr. 2013 à 23:29
25 févr. 2013 à 23:29
Bonsoir,
1 TV Samsung LE 37B530 94 cm
1 Home Cinéma 2.1 3D Samsung ES 6200
1 Enregistreur Lecteur DVD Samsung SH 853
1 Décodeur HD C+ Dual S
+3 Cordons HDMI 1.4, 1 câble optique numérique.
Cdlt et Merci.
1 TV Samsung LE 37B530 94 cm
1 Home Cinéma 2.1 3D Samsung ES 6200
1 Enregistreur Lecteur DVD Samsung SH 853
1 Décodeur HD C+ Dual S
+3 Cordons HDMI 1.4, 1 câble optique numérique.
Cdlt et Merci.
STARGATE43
Messages postés
14584
Date d'inscription
samedi 3 décembre 2011
Statut
Contributeur
Dernière intervention
26 septembre 2023
2 397
25 févr. 2013 à 19:16
25 févr. 2013 à 19:16
Bonsoir, pourrais-tu me donner la marque et le MODÈLE EXACT de CHAQUE APPAREIL stp? ceci afin de pouvoir au mieux te renseigner sur les branchements à effectuer, les références sont, en général, indiquées au dos des appareils.
PS : pas d'indication du genre "Samsung 102cm", ce n'est pas une référence, mais plutôt comme cet exemple : "SAMSUNG UE40C5100 - 102 cm"
Cdlt et merci pour ta compréhension.
PS : pas d'indication du genre "Samsung 102cm", ce n'est pas une référence, mais plutôt comme cet exemple : "SAMSUNG UE40C5100 - 102 cm"
Cdlt et merci pour ta compréhension.
chris40140
Messages postés
3
Date d'inscription
lundi 25 février 2013
Statut
Membre
Dernière intervention
27 janvier 2015
26 févr. 2013 à 09:32
26 févr. 2013 à 09:32
Tout à fait. Merci
STARGATE43
Messages postés
14584
Date d'inscription
samedi 3 décembre 2011
Statut
Contributeur
Dernière intervention
26 septembre 2023
2 397
26 févr. 2013 à 13:16
26 févr. 2013 à 13:16
Ok, je reviendrai ce soir avec les branchements et le schéma.
Cdlt.
Cdlt.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
STARGATE43
Messages postés
14584
Date d'inscription
samedi 3 décembre 2011
Statut
Contributeur
Dernière intervention
26 septembre 2023
2 397
26 févr. 2013 à 19:53
26 févr. 2013 à 19:53
Bonsoir, me voici avec les branchements que je te suggère :
1) HOME <-- CABLE HDMI --> HDMI 1 TV.
2) DVD <-- CABLE HDMI --> HDMI 2 TV.
3) DECODEUR <-- CABLE HDMI --> HDMI 3 TV.
4) PERITEL OUT (TV) DECODEUR <-- CABLE PERITEL --> AV 2 (EXT) ENREGISTREUR.
5) OPTIQUE NUMERIQUE OUT TV <-- CABLE OPTIQUE NUMERIQUE "TOSLINK" --> OPTICAL IN HOME.
Et voici en image ce que cela donne :
--> http://hpics.li/a598e86
Il faudra certainement faire du paramétrage pour l'audio OPTIQUE sur la TV et sur le Home, et pour enregistrer, mettre l'enregistreur sur AV 2 (EXT)
Pour la liaison antenne avec câble coaxial :
ANT OUT DECODEUR --> ANT IN ENREGISTREUR.
ANT OUT ENREGISTREUR --> ANT IN TV.
Attention, sur le décodeur, ce sont des fiches à visser sur le câble, tandis que sur l'enregistreur et la TV, ce sont des fiches de type "antenne TV".
Fiches type "F" pour le décodeur :
--> http://csimg.webmarchand.com/srv/FR/28033769372562/T/340x340/C/FFFFFF/url/cordon-antenne-fiches-f.jpg
Fiches pour l'enregistreur et la TV :
--> http://csimg.webmarchand.com/srv/FR/28033769375406/T/340x340/C/FFFFFF/url/cordon-antenne-fiches-coax.jpg
Il te faudra aussi un câble mixte pour faire la liaison entre le décodeur et l'enregistreur :
--> http://i.ebayimg.com/t/Cavo-Adattatore-Antenna-TV-IEC-Satellite-F-Femmina-Maschio-1-50-mt-/00/s/NjMwWDYzMA==/$%28KGrHqZ,!kwE+59,%28gBJBQ!DV91PmQ~~60_35.JPG
Voilà, j'espère que ce ne sera pas trop compliqué, si tu as des questions, n'hésite surtout pas, et comme on dit, bonne mer*de ;-)
Cdlt.
1) HOME <-- CABLE HDMI --> HDMI 1 TV.
2) DVD <-- CABLE HDMI --> HDMI 2 TV.
3) DECODEUR <-- CABLE HDMI --> HDMI 3 TV.
4) PERITEL OUT (TV) DECODEUR <-- CABLE PERITEL --> AV 2 (EXT) ENREGISTREUR.
5) OPTIQUE NUMERIQUE OUT TV <-- CABLE OPTIQUE NUMERIQUE "TOSLINK" --> OPTICAL IN HOME.
Et voici en image ce que cela donne :
--> http://hpics.li/a598e86
Il faudra certainement faire du paramétrage pour l'audio OPTIQUE sur la TV et sur le Home, et pour enregistrer, mettre l'enregistreur sur AV 2 (EXT)
Pour la liaison antenne avec câble coaxial :
ANT OUT DECODEUR --> ANT IN ENREGISTREUR.
ANT OUT ENREGISTREUR --> ANT IN TV.
Attention, sur le décodeur, ce sont des fiches à visser sur le câble, tandis que sur l'enregistreur et la TV, ce sont des fiches de type "antenne TV".
Fiches type "F" pour le décodeur :
--> http://csimg.webmarchand.com/srv/FR/28033769372562/T/340x340/C/FFFFFF/url/cordon-antenne-fiches-f.jpg
Fiches pour l'enregistreur et la TV :
--> http://csimg.webmarchand.com/srv/FR/28033769375406/T/340x340/C/FFFFFF/url/cordon-antenne-fiches-coax.jpg
Il te faudra aussi un câble mixte pour faire la liaison entre le décodeur et l'enregistreur :
--> http://i.ebayimg.com/t/Cavo-Adattatore-Antenna-TV-IEC-Satellite-F-Femmina-Maschio-1-50-mt-/00/s/NjMwWDYzMA==/$%28KGrHqZ,!kwE+59,%28gBJBQ!DV91PmQ~~60_35.JPG
Voilà, j'espère que ce ne sera pas trop compliqué, si tu as des questions, n'hésite surtout pas, et comme on dit, bonne mer*de ;-)
Cdlt.
STARGATE43
Messages postés
14584
Date d'inscription
samedi 3 décembre 2011
Statut
Contributeur
Dernière intervention
26 septembre 2023
2 397
27 févr. 2013 à 18:15
27 févr. 2013 à 18:15
Pas de quoi, avec plaisir.
Cdlt et bonne soirée.
Cdlt et bonne soirée.
STARGATE43
Messages postés
14584
Date d'inscription
samedi 3 décembre 2011
Statut
Contributeur
Dernière intervention
26 septembre 2023
2 397
27 févr. 2013 à 22:00
27 févr. 2013 à 22:00
Bonsoir chris, il y a erreur dans les branchements qui concerne le câble coaxial (antenne), sur le décodeur, les 2 prises à visser sont des entrées, donc tu ne peux pas relier celle qui est nommée "SAT AUX" à l'enregistreur.
Tout le reste est juste.
Milles excuses pour cette erreur.
Tout le reste est juste.
Milles excuses pour cette erreur.
25 févr. 2013 à 23:33

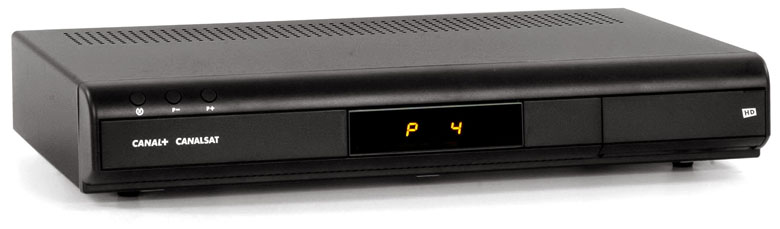

Pour le décodeur, je suppose qu'il s'agit de celui-ci?
--> https://www.avcesar.com/source/decodeur/6/image_produit.jpg
