Court circuit PC

Bonjour,

Je suis étonné que ce soit un "Court-circuit"...

Tes branchements hazardeux peuvent créer des surprises selon qui tu as branché avec quoi..?
Tu peux aussi avoir provoqué un défaut de Masse/Terre et ça fait aussi sauter le disjoncteur, la cause n'est pas la même, il faudrait savoir si le disjoncteur qui saute est "différenciel"  ou "thermique"..?  pour un défaut de masse, c'est le différentiel... si tu as un tableau électrique au gout du jour..?

l ne faut pas oublier que tu vient de monter ce PC.. il peut y avoir quelques anomalies.???

Normalement, tu as une documentation de ta carte mère (ou téléchargeable) et la place de chaque connecteur y est bien indiquée.. le cha fan 1... connait pas.

Lorsque l'alimentation  disjoncte, il faut l'éteindre ou la débrancher, puis relancer pour la remettre en marche... ça ne se fait pas tout seul

Tes branchements, ont peut etre reliés un positif avec un négatif...??   Court-circuit assuré.

Voilà un point de départ, pour chercher les causes... attention aux vis trop longues qui touchent

Bonjour et merci pour ta réponse :)

Le Cha fan est le nom de l'emplacement des connecteurs de ventilateur indiqué sur le schéma de ma carte mère; (cha fan 1, 2, 3)

J'ai monté le PC, j'étais dessus plusieurs heures, je l'ai éteint et rallumé plusieurs fois, je n'avais aucun souci

C'est juste après avoir changé le branchement des mes 2 ventilateurs au niveau électrique sur les emplacements fan de ma carte mère qu'au rallumage ça a disjoncté direct avec un grand bruit de Clac

J'avais laissé les connections pour l'éclairage 5 V branchées sur le hub

En ouvrant le PC suite à ça, j'ai vu que j'avais une fiche aio 5 V mal enfichée dans le hub ou j'ai branché tous les autres ventilos

Mon hub est celui là  : ASUS TUF Gaming ARGB PWM Hub de Ventilateur (6 Ports pour Ventilateur de boîtier PWM et contrôle ARGB, 2 Ports d'alimentation SATA, synchronise Le Refroidissement et Les Effets d'éclairage, Fixation

Est ce que ce mauvais branchement avec fiche mal insérée peut être la cause du souci ?

Et l'alimentation a t'elle un défaut ?

Penses-tu que ma carte mère est grillée aussi ?

Mon tableau électrique date de 16 ans, je pense que c'est un différentiel ? thermique = ancien non ?

Le différentiel saute sur défaut lié à la terre ou masse

Le thermique saute sur une surconsommation en courant

Mon explication précédente reste la même... et je n'ai toujours pas les réponses à mes questions..

si ce PC fonctionnait avant, c'est ton changement de branchement sur  cha_fan-1 et Fan-3 qui sont les causes de ton malheur... Mais en les changeant de place, tu as pu provoquer d'autres choses, déplacer, plier, faire toucher le chassis etc... les fameux ventilos peuvent etre en panne, ou avoir un défaut de montage.. ou ne sont pas fait pour fonctionner avec cette tension.. (tous les ventilateurs ne sont pas identiques..)

Quant à "Penser" que ton alim est en défaut, c'est impossible, on ne peut pas "penser" ces choses là, seuls les tests et les mesures permettent de savoir.

Bonjour

En ouvrant le PC suite à ça, j'ai vu que j'avais une fiche aio 5 V mal enfichée dans le hub ou j'ai branché tous les autres ventilos

on ne mélange pas des consommateurs destinés par construction à un voltage différent

les ventilateurs pour êtrent commandés doivent être sur un chan-fan ou un pwm pour regrouper plusieurs fan

vu la description des dégâts causés, je pense que l'alim était défectueuse, voire ton cordon secteur
les alim récentes sont auto-protégés

les plupart des connecteurs ont des détrompeurs, il faut vraiment y aller comme un bourrin, et la ça commence à fumer dans le boîtier si l'autoprotection ne s'active pas rapidment



Je n'ai rien dans le boitier, pas de fumée, rien qui a noirci. Mon alimentation était toute neuve, corsair RM850E gold plus, justement je n'ai pas compris qu'elle n'ai pas protégé et qu'elle ne se rallume pas. J'ai essayé de la réinitialiser en appuyant 15 secondes sur le bouton on du boitier avec le cordon alimentation débranché, mais sans résultat.

Et je me suis trompée pardon, je parlais d'AIO, mais en fait ce sont des ARGB des ventilateurs. C'est une prise ARGB qui était mal enclenchée dans le prise 5V du hub

ce qui était "mal enclenché"... N'était pas bien aligné en face de la borne correspondante...? et a pu entrer en contact avec la pinoche voisine et provoquer des défauts de  ce type..

Il devrait y avoir des traces d'étincelles sur le cuivre..

L'alim... contient peut etre un fusible..?  soit interne, soit inséré dans la prise arrière.. Ça me parrait un peu fort qu'elle grille sur un faible courant... mais on ne sais jamais..

Ces ventilos de façade, sont bien en 5 volts..?  3 fils ou 4 fils..??  fonctionnent-ils toujours..?

L'ARGB des ventilateurs de façade est bien du 5 volt, trois trous (2 d'un coté, un espace, et 1) Et 4 pins sur les connecteurs fan des ventilateurs

Je ne sais pas s'ils fonctionnent encore, plus rien ne s'allume vu que l'alimentation ne fonctionne plus

Et oui, la prise ARGB mal enclenchée n'était pas bien alignée et sortait à moitié, mais je ne vois pas comment elle aurait pu toucher les autres vu que les autres étaient bien enclenchées. Tu penses peut être à un connecteur qui n'était pas branché et que aurait pu toucher ? Je ne pense pas non plus, elle était quand même dans le hub.et c'est le coté sans griffe de la prise (male ou femelle ? je ne sais jamais..) Les griffes sont dans le hub, il est transparent, et aucune trace de brulure

Je ne sais pas si elle a un fusible, c'est une corsair RM850E gold

Je ne vois rien à l'intérieur du PC

Je ne parlais pas des prises, mais d'une borne dans la même prise...

Puisque tu monte ton PC toi même, tu dois avoir un voltmètre..? et savoir t'en servir.?

Si tu a l'âme d'un fouineur tech, voici une vidéo sur l'ouverture de ton Alim..

https://www.youtube.com/watch?v=ciwiUQd-fAA

Attention, je ne t'encourage pas à l'aventure... quoique..!!  mais éventuellement une autopsie..

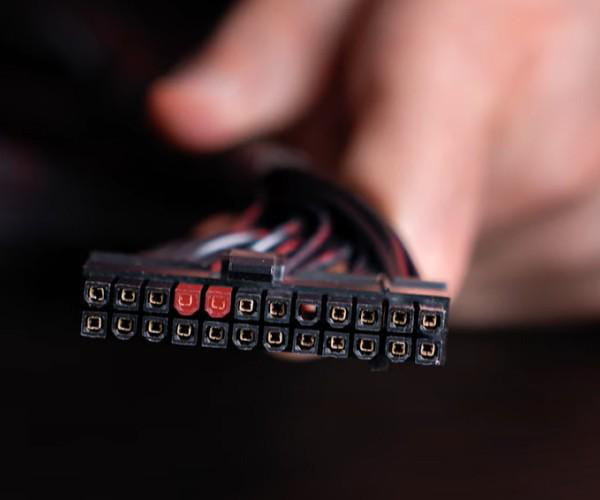

On peut découvrir des choses, ou des enseignements... on peut la faire tourner sur la table, branchée avec une rallonge, avec un strapp entre le fil vert et Noir (ou 14 et 15) du gros connecteur  ATX 24broches

https://www.corsair.com/fr/fr/explorer/diy-builder/power-supply-units/which-psu-cables-go-where/

https://www.pccomponentes.fr/comment-tester-lalimentation-dun-pc

Bjr

L'alim étant neuve, faire un retour RMA sur celle-ci sans donner de précision sur la nature du dysfonctionnement.

Une alim neuve qui flash ça arrive, cela arrive d'ailleurs plus souvent qu'on ne croit dans les semaines suivant sa mise sous tension. Et il se peu que tes manips n'ai rien à voir avec sa fin.

Par contre au retour de la prochaine alim, remet tout comme c'était quand sa fonctionnait bien. Ensuite tu pourras reprendre les améliorations tranquillement,  une par une, en tenant compte de tous les conseils déjà donnés par les autres intervenants.

Dernier point: quand tu bricole dans le pc, l'alim doit être débranché du secteur 230v et le bouton de l'alim sur "0".
