Bonjour a tous,
J'ai fait l'acquisition d'un mange disque auto mignon de chez Philips. Malheureusement je ne sais pas trop comment le raccorder sur une chaîne hifi pour les essais.
Voici les photos.
J'ai
1 Câble masse.
1 Câble 3 fils + 1 tresse. (Ce câble a été coupé mais était équipé d'une fiche DIN a priori.)
Sachant que le câblage inclus le signal audio et l'alimentation en 12v.
Merci de votre aide précieuse.
Android / Chrome 120.0.0.0
- Branchement mange disque Philips
- Cloner disque dur - Guide
- Defragmenter disque dur - Guide
- Test disque dur - Télécharger - Informations & Diagnostic
- Chkdsk disque dur externe - Guide
- Nettoyage de disque - Guide
4 réponses
Bonjour,
Pour ce qui est du câble...
- le fil rouge est le + de l'alimentation
- le fil bleu est un coté de la tête de lecture
- la tresse est le blindage et retour de la tête de lecture
- Le fil incolore est un retour vers le l'autoradio afin de mettre en cout circuit l’entrée de la tête de lecture lorsque on est sélectionné en mode radio
/!\ Attention au câblage sur les résistances qui sont connectées au moteur.
Voir sur le schéma les différents "Shaltung"(circuit) 6/12/24 volts.
À toutes fins utiles voir notice, en français, détaillée téléchargeable ici :
https://www.doctsf.com/philips-ag-2101-auto-mignon/f29903
Salut à tous,
Ça va être difficile de trouver une aiguille de lecture (communément appelé "diamant" ou "saphir" à l'époque.
C'est effectivement une fiche DIN 5 pines, les premiers types de connecteurs en électronique.
Ça me rappelle de très vieux souvenirs !
Bon courage !
Merci pour cette réponse rapide et complète.
je vais essayer tous ça et faire en sorte de la faire fonctionner.
Le diamant a disparu, savez vous quel référence a t il ? a priori ma tête de lecture est une U 06 056.
Mais je peux adapter une autre tête la AG 3114.
Pouvez vous me conseiller un site ou trouver cela ou même une référence ?
merci pour votre aide.
La référence Philips du diamant est 946/D07 (voir notice détaillée en page 25).
On peut le trouver ici https://www.ebay.com/itm/115713384056
ou https://www.thevoiceofmusic.com/catalog/part_detail.asp?PID=P1417
Merci pour ses réponses. J'avais vu cette référence mais c'est pour une tête AG 3114. Moi j'ai la tête d'origine U06056 Et le diamant ne ressemble pas du tout a ça.

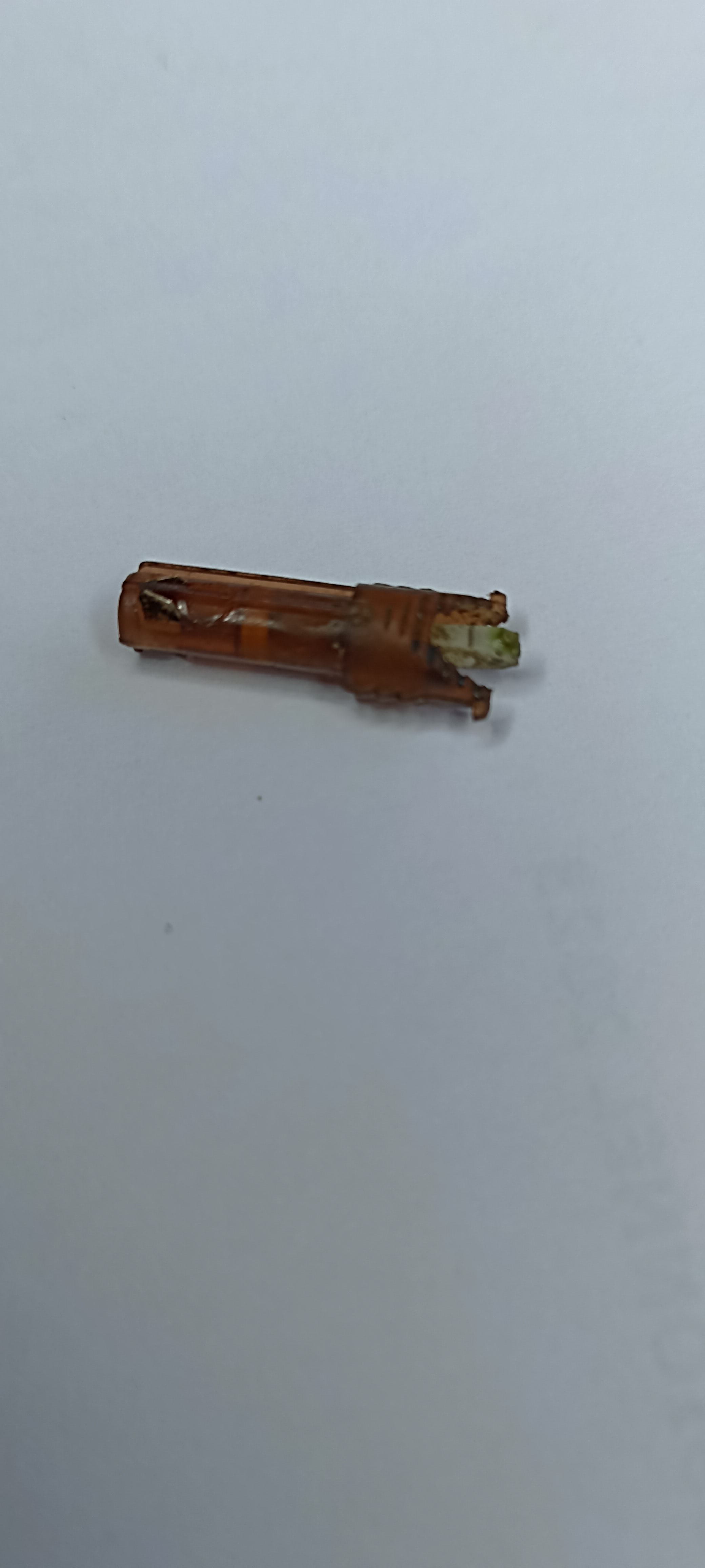

Je l'envoie en photo.
Peut être il est préférable que je rachète la tête complète AG 3114. Mais pas évident a trouver...
Merci encore...
Salut à tous,
C'est lequel parmi celas ?
PS: la tresse de ton câble est un anti-parasite, un blindage comme ça se faisait à l'époque.
Il faut donc l'associer au châssis et a la masse de la DIN (pas a l'une des pines).
Celle repérée en rouge (demi coquille), à pincer ou souder.
Cdlt !
Je n'ai fait que traduire un morceau du schéma donné au message initial
au contact 3 il y écrit Abschirmung von 2 und 4 = Blindage de 2 et 4
Il y a probablement une tresse autour des fils bleu et incolore et une autre autour du câble en général, cette dernier allant je suis d'accord sur la partie externe de la prise DIN
