Montage led raspberry pi 4
georges97 Messages postés 20377 Statut Contributeur -
Bonjour
J'ai un Raspberry Pi 4 et un breadboard je veux allumer une LED

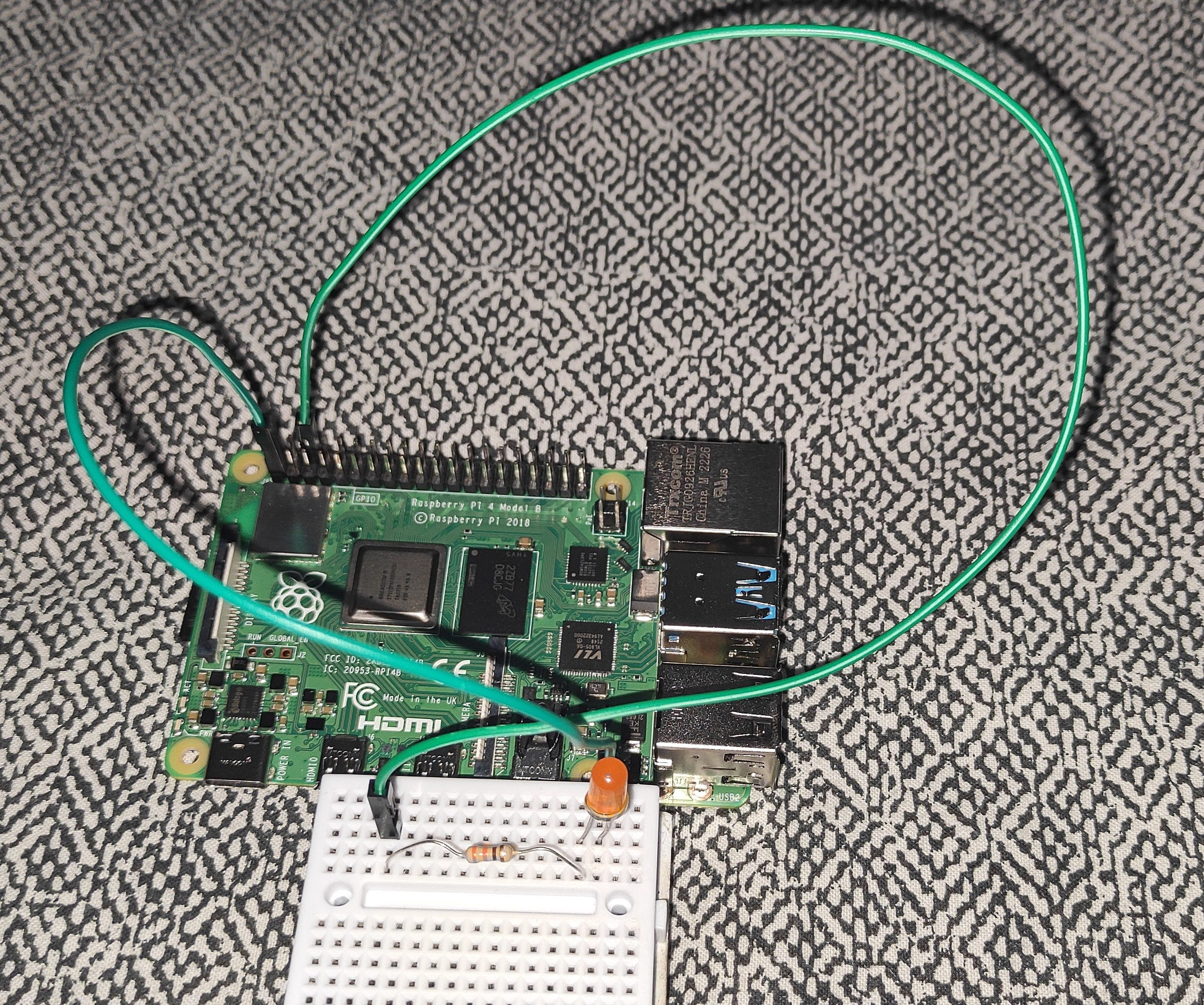

Est-ce que ce montage est correct tout à droite il y a la patte la plus longue de la LED, j'utilise la broche 1 (tout en bas à gauche) pour alimenter en 3.3V et la broche 6 pour GND
Merci, bonnes fêtes
- Montage led raspberry pi 4
- Montage video windows - Guide
- Notice de montage pdf - Guide
- Code gta 4 ps4 - Guide
- Led vga carte mere - Forum Matériel & Système
- Dram led rouge - Forum Matériel & Système
3 réponses
Salut Philippesay,
Ta photo ne sert à rien.
C'est un schéma électronique qu'il faut montrer. Ici on ne voit que des composants dont on ne sait pas à quoi ils correspondent...
Excellentes fêtes de fin d'année !
Bonjour à tous deux,
Je suppose que vous avez récupéré ce schéma, il suffirait de poster le lien, mais vu la simplicité du montage, il convient simplement de vérifier que les connexions de la breadboard correspondent au schéma suivi.
Par ailleurs, il y a peu de risques (à supposer que vous ayez appliqué la bonne tension d'alimentation). Soit la diode est dans le bon sens et elle s'allumera soit il faudra inverser.
Un autre point, selon la couleur de la diode, veillez à ne pas dépasser sa tension d'entrée maximum (voir feuille de caractéristiques du fournisseur).
