Nouvelle installation, simple: besoin de vos avisFermé

Question

Bonjour,
je rénove toute la maison et j'en profite pour arrêter avec le CPL et autre pour passer en câble.
Mon souhait est assez simple: je vais avoir la fibre et je veux l'amener au salon où j'aurai la box (seront connectés 1 Nas, 1 projecteur, 1 PS5) et l'amener à l'étage pour un bureau. Je souhaite aussi connecter une camera IP en RJ45 à ma box.

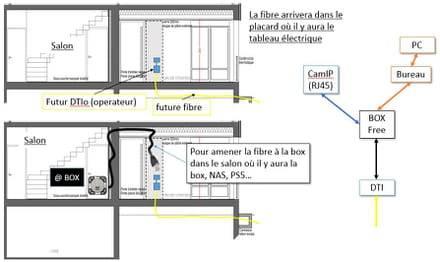

La fibre (jaune) arrivera dans le placard de l'entrée. De là je pensais tirer un RJ45 connecté au DTI pour amener la fibre au salon:

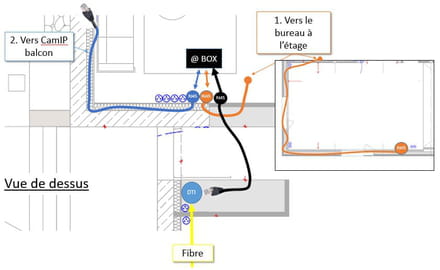

Et c'est du salon où il y aura la Box que partiront:

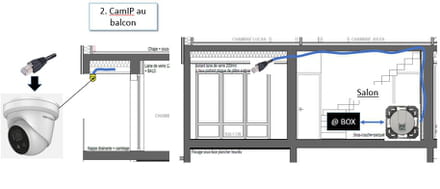

1 cable pour la camera:

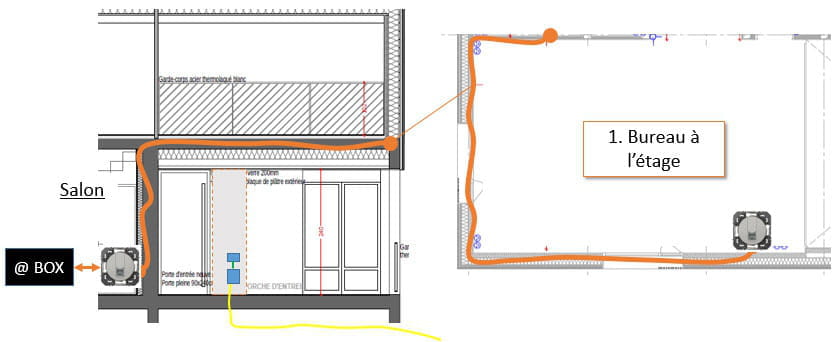

et 1autre pour aller à l'étage au bureau:


Est ce que cela vous semble cohérent? Est ce que je me trompe quelque part?
Merci par avance et bonne journée
Olivier

brupala · Answer

Salut,
cohérent, non, pas vraiment:
tu devrais regrouper tout le câblage dans le placard, c'est ça le local technique, avec le panneau de brassage.
intaller la box fibre à cet endroit aussi, la box TV étant dans le salon.
Dans le salon, il serait bon de prévoir 4 RJ45 ou alors ajouter un switch.
+ une prise à l'étage donc une au pour la caméra.
Mais si tu refais tout, prévois beaucoup plus de prises RJ45:
2 ou 3 au salon et une par pièce, donc cuisine, ainsi qu'une pour la caméra.
C'est plutôt comme ça qu'un professionnel te conseillerait de faire.

Olivier-sg · Answer

Merci Brupala!!

Pour info je ne souhaite pas de TV :)

Effectivement tout dans le placard parait plus propre: le switch au salon me permettra de brancher Nas/PS4/Projecteur sur 1 seule prise femelle RJ45 vers la box dans le placard, merci de l'info!!
Par contre le cable de la CamIP pourra aller directement du balcon, branchée a la cam, au placard pour se connecter en PoE sur la box, correct?

Une question, pourquoi plus de prise au salon, à la cuisine... quel est le besoin?
merci

Olivier-sg · Answer

Merci Brupala!

J’installe autant de prise que je veux dans les pièces et je fais arriver tous les câbles dans le placard "technique". + 1 câble mâle pour ma Camip au balcon.

Dans ce placard arrive la fibre (et boitiers opérateurs) et j'installe 1 ou 2 point d'alimentation.

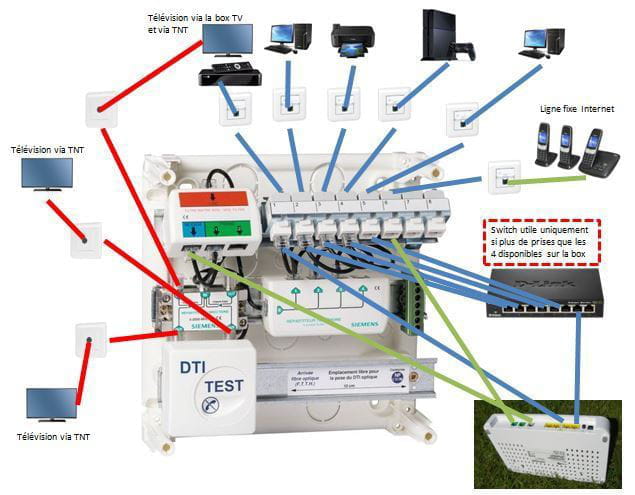

De là je peux configurer les connections avec tableau de brassage, switch, PoE... suivant ce que je veux faire. Pour le tableau de brassage, quand je regarde quelque chose de simple je vois souvent ce Siemens:


Mais n'est ce pas déjà trop bien puisque je ne veux pas de TV internet?

Olivier-sg · Answer

Merci beaucoup Brupala, je connais maintenant ma configuration. Je reviendrai poster le tout avec des images une fois tout ça installé :)
Bon wkend!
