Bonjour,
J'ai emménagé dans une vieille petite maison, il y a quatre prises téléphoniques (rien que ça !) mais aucune à l'endroit où je voudrais, c'est-à-dire dans le salon. Il y en a une plus ou moins proche de ce salon et j'aimerais la tirer ; problème elle ne fonctionne pas.
Il y a une prise dans chaque chambre à l'étage :
La première dans chambre 1 (vieille prise) , sur laquelle ma box est branchée et qui fonctionne :
Fils branchés en 1 : gris et bleu foncé
branchés en 3 : blanc et blanc
branchés en 5 : bleu clair et bleu moins foncé que sur la borne 1
Non branchés : 1gris 1 jaune 1 marron et 2 cuivrés
Prise n°2 dans petit bureau à côté de chambre 1 (vieille prise), il est impossible de brancher la prise, ça ne rentre pas.
Fils branchés en 1 et 3, respectivement gris et blanc.
Aucun autre fils ne sort de cette prise. Est-ce normal ?
3ème prise dans chambre sous comble (prise récente!), elle fonctionne
Fils branchés en 1 et 3, respectivement gris et blanc
Les autres fils entortillés sont les couleurs qu'il y a logiquement dans ces prise récentes. Je sais qu'il y a du violet.
Prise n°4, se trouvant dans la cuisine au rez de chaussée et qui me pose problème :
Quand je l'ai ouverte la première fois, les fils gris et blanc étaient intervertis, je les ais donc changés. Mais d'après ce que j'ai lu dans d'autre topics, cela n'a pas vraiment d'incidence.
Bref, ça ne fonctionne toujours pas.
Ma question est : quand de vieilles prises sont en cascades ou en série, comme chez moi (il me semble), une seconde prise devrait avoir deux fils de branchés sur chaque borne 1 et 3 (comme sur la prise de la chambre 1) pour qu'une troisième prise soit reliée ?
Autre question : sur la prise de la chambre 1 des fils sont branchés sur la borne 5, est-ce que sur la prise n°4 au rez de chaussée, je dois brancher un fil sur cette borne 5 ?
Merci pour votre aide et désolée pour le mal de crâne que je pourrais occasionné, j'ai essayé d'être la plus claire possible mais ce n'est point évident quand on n'y connaît rien.
Cordialement
J'ai emménagé dans une vieille petite maison, il y a quatre prises téléphoniques (rien que ça !) mais aucune à l'endroit où je voudrais, c'est-à-dire dans le salon. Il y en a une plus ou moins proche de ce salon et j'aimerais la tirer ; problème elle ne fonctionne pas.
Il y a une prise dans chaque chambre à l'étage :
La première dans chambre 1 (vieille prise) , sur laquelle ma box est branchée et qui fonctionne :
Fils branchés en 1 : gris et bleu foncé
branchés en 3 : blanc et blanc
branchés en 5 : bleu clair et bleu moins foncé que sur la borne 1
Non branchés : 1gris 1 jaune 1 marron et 2 cuivrés
Prise n°2 dans petit bureau à côté de chambre 1 (vieille prise), il est impossible de brancher la prise, ça ne rentre pas.
Fils branchés en 1 et 3, respectivement gris et blanc.
Aucun autre fils ne sort de cette prise. Est-ce normal ?
3ème prise dans chambre sous comble (prise récente!), elle fonctionne
Fils branchés en 1 et 3, respectivement gris et blanc
Les autres fils entortillés sont les couleurs qu'il y a logiquement dans ces prise récentes. Je sais qu'il y a du violet.
Prise n°4, se trouvant dans la cuisine au rez de chaussée et qui me pose problème :
Quand je l'ai ouverte la première fois, les fils gris et blanc étaient intervertis, je les ais donc changés. Mais d'après ce que j'ai lu dans d'autre topics, cela n'a pas vraiment d'incidence.
Bref, ça ne fonctionne toujours pas.
Ma question est : quand de vieilles prises sont en cascades ou en série, comme chez moi (il me semble), une seconde prise devrait avoir deux fils de branchés sur chaque borne 1 et 3 (comme sur la prise de la chambre 1) pour qu'une troisième prise soit reliée ?
Autre question : sur la prise de la chambre 1 des fils sont branchés sur la borne 5, est-ce que sur la prise n°4 au rez de chaussée, je dois brancher un fil sur cette borne 5 ?
Merci pour votre aide et désolée pour le mal de crâne que je pourrais occasionné, j'ai essayé d'être la plus claire possible mais ce n'est point évident quand on n'y connaît rien.
Cordialement
A voir également:
- Ancienne prise telephone
- Téléphone - Guide
- Méfiez-vous si ce petit point de couleur s'allume dans un coin de l'écran de votre téléphone - Accueil - Protection
- Se connecter à gmail sur téléphone - Guide
- Regle telephone - Guide
- Schéma téléphone oublié - Guide
6 réponses
Bonjour,
Si les prises téléphonique étaient en série, il y aurait deux câbles à l'arrivée ans chaque prises et deux fils sur les bornes 1 et 3 (seules utiles). Sauf la dernière prise.
comme ceci
Si vous n'avez qu'un câble dans chaque prise c'est que ces câbles proviennent d'une boite de dérivation ou réglette 12 plots.
Cette boite se trouve proche de là où le câble téléphonique (propriété d'Orange) rentre dans votre maison.
Si les prises téléphonique étaient en série, il y aurait deux câbles à l'arrivée ans chaque prises et deux fils sur les bornes 1 et 3 (seules utiles). Sauf la dernière prise.
comme ceci
Si vous n'avez qu'un câble dans chaque prise c'est que ces câbles proviennent d'une boite de dérivation ou réglette 12 plots.
Cette boite se trouve proche de là où le câble téléphonique (propriété d'Orange) rentre dans votre maison.
Bonjour,
le téléphone et l'adsl n'ont besoin que de 2 fils (enfin 1 seul suffit pour l'adsl mais bon), branché en 1 et 3, généralement gris et blanc, mais la couleur n'a pas grand importance du moment ou les même couleurs sont branchés des 2 côtés.
le plus simple serrait une photo de chaque prise, ainsi que les chemins des prises (où va où). il faudrait aussi démonté les prises pour voir si les fils et même les prises sont oxydés
le téléphone et l'adsl n'ont besoin que de 2 fils (enfin 1 seul suffit pour l'adsl mais bon), branché en 1 et 3, généralement gris et blanc, mais la couleur n'a pas grand importance du moment ou les même couleurs sont branchés des 2 côtés.
le plus simple serrait une photo de chaque prise, ainsi que les chemins des prises (où va où). il faudrait aussi démonté les prises pour voir si les fils et même les prises sont oxydés

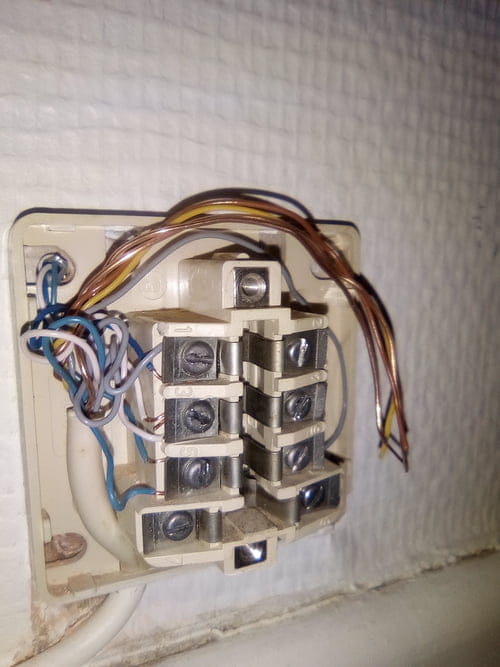

Prise chambre 1 (box branchée)
Prise cuisine qui me pose problème

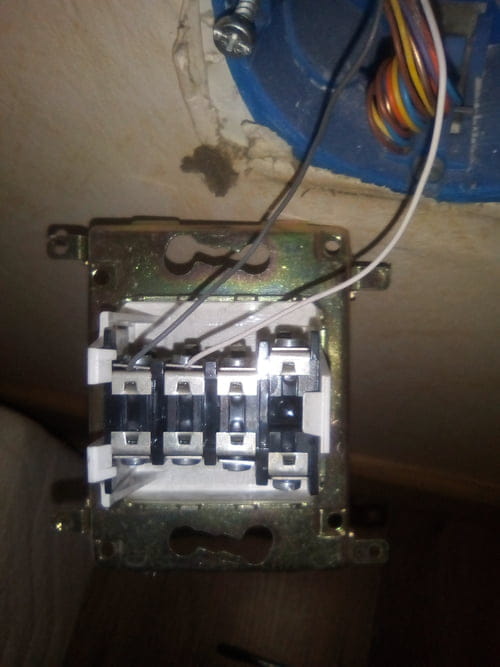

prise chambre sous comble
comment fais-je pour savoir lesquels des fils sont à brancher sur la prise 4 ? Manifestement ce ne sont pas le gris et le blanc.
le câble de la chambre 1 monte dans le grenier, apparemment c'est la première connectée.
essaye de bouger les fils sur le 1er pour bien voir comment sont branchés les fils, tu peux débranché le fils 6, pour l'instant laisse les 2 fils du 5 branchés
regarde dehors à l'arrivé du cable téléphonique ce qu'il y a dans le boitier RP2 (il n'est pas forcément très accessible) :
les prises des 2 chambres fonctionnant, elles sont probablement relié, il se peut qu'il y ait un boitier entre la chambre 1 et 2, et relie probablement les autres prises (mais ne sont pas forcément branchés), regarde un peu partout dans la maison (généralement en haut d'un mur) s'il y a une boite blanche, il peut y avoir également des boitiers blanc mais pour l'électricité (celle la on s'en fiche)
regarde dehors à l'arrivé du cable téléphonique ce qu'il y a dans le boitier RP2 (il n'est pas forcément très accessible) :
les prises des 2 chambres fonctionnant, elles sont probablement relié, il se peut qu'il y ait un boitier entre la chambre 1 et 2, et relie probablement les autres prises (mais ne sont pas forcément branchés), regarde un peu partout dans la maison (généralement en haut d'un mur) s'il y a une boite blanche, il peut y avoir également des boitiers blanc mais pour l'électricité (celle la on s'en fiche)
le fil gris borne 1 vient du gros câble blanc, le fil bleu foncé vient du "petit trou en haut" (désolée, je sais pas à quoi ça correspond..)
Borne 3, le fil blanc du haut vient du petit trou et le 2ème fil blanc du gros câble
Le fil 6 n'est pas branché, c'est une mauvaise prise de vue.
Effectivement, le boîtier RP2 est complètement inaccessible sans échelle, il se trouve sur une "poutre" juste au dessous du toit. Je pourrai peut-être me procurer une échelle dans les jours à venir.
Qu'est-ce que je suis censée trouver là-dedans ?
Aucun boîtier entre chambre 1 et 2 ni ailleurs. Je pense que tout est relié dans le grenier. Mais, franchement je suis pas trop opérationnelle pour y aller seule. Je vais attendre que mon concubin rentre du boulot.
Borne 3, le fil blanc du haut vient du petit trou et le 2ème fil blanc du gros câble
Le fil 6 n'est pas branché, c'est une mauvaise prise de vue.
Effectivement, le boîtier RP2 est complètement inaccessible sans échelle, il se trouve sur une "poutre" juste au dessous du toit. Je pourrai peut-être me procurer une échelle dans les jours à venir.
Qu'est-ce que je suis censée trouver là-dedans ?
Aucun boîtier entre chambre 1 et 2 ni ailleurs. Je pense que tout est relié dans le grenier. Mais, franchement je suis pas trop opérationnelle pour y aller seule. Je vais attendre que mon concubin rentre du boulot.
ok donc je pense que les fils qui viennent du trou dans le mur sont l'arrivé, et que le cable blanc du bas est relié à celui de l'autre chambre, bien qu'il aille dans le grenier... ou peut être inversement, mais dans ce cas il devrait y avoir un fil bleu de branché dans les combles... étrange.
dans la boite RP2 il se peut que 2 cables en sortes, comme s'il y avait 2 réseaux téléphonique dans la maison.
j'attends votre réponse pour savoir s'il y a un branchement dans le grenier.
dans la boite RP2 il se peut que 2 cables en sortes, comme s'il y avait 2 réseaux téléphonique dans la maison.
j'attends votre réponse pour savoir s'il y a un branchement dans le grenier.
ah oui le trou dans le mur serait l'arrivée, je pensais le contraire depuis le début..
Un fil bleu de branché dans les combles, comme le fil bleu foncé sur la borne 1 ?
Dans le boîtier RP2, il y a bien deux fils qui en sortent, un noir qui relie le poteau france telecom et un blanc qui entre dans les combles...
par contre un truc me chiffonne beaucoup, entre les deux chambres avec les prises qui fonctionnent, il y a ce bureau avec une prise que je ne peux tester avec en tout et pour tout deux fils.
Un fil bleu de branché dans les combles, comme le fil bleu foncé sur la borne 1 ?
Dans le boîtier RP2, il y a bien deux fils qui en sortent, un noir qui relie le poteau france telecom et un blanc qui entre dans les combles...
par contre un truc me chiffonne beaucoup, entre les deux chambres avec les prises qui fonctionnent, il y a ce bureau avec une prise que je ne peux tester avec en tout et pour tout deux fils.
OK... en résumé les prises des chambres (1 et sous comble) fonctionnent
Reste un mystère
La prise du bureau (prés de la chambre 1) ou l'on ne peut rien brancher elle à quelle tête ?
vous pouvez nous mettre une photo de cette prise interieur et exterieur ?
Elle est connectée à quoi ?
La prise de la cuisine elle aussi elle à un câble mais qui va où ?
il n'y a pas un câble à droite caché par les fils
Dans l'image ci-dessus les deux fils (flèche noire) ne sont pas connectés à d'autres fils (flèche rouge) ???
Reste un mystère
La prise du bureau (prés de la chambre 1) ou l'on ne peut rien brancher elle à quelle tête ?
vous pouvez nous mettre une photo de cette prise interieur et exterieur ?
Elle est connectée à quoi ?
La prise de la cuisine elle aussi elle à un câble mais qui va où ?
il n'y a pas un câble à droite caché par les fils
Dans l'image ci-dessus les deux fils (flèche noire) ne sont pas connectés à d'autres fils (flèche rouge) ???
J'ai mis une photo pour la prise du bureau en répondant à Jumulka. Je ne sais trop quoi vous répondre pour la connexion, je sais juste que trois fils y sont branchés bleu foncé en 1 blanc en 3 et bleu clair en 5.
Rien n'est connecté sur la prise cuisine à part le fil gris et blanc sur borne 1 et 3, c'est là encore une mauvaise prise de vue, les fils pendent c'est tout
Prise bureau extérieur
Rien n'est connecté sur la prise cuisine à part le fil gris et blanc sur borne 1 et 3, c'est là encore une mauvaise prise de vue, les fils pendent c'est tout
Prise bureau extérieur
Le mystère réside dans où va le câble qui rentre dans le mur depuis l’extérieur,
Il doit y avoir une réglette de répartition quelque-part.
Cette réglette recoit le câble d'arrivée et repartent trois câbles
- vers le chambre 1 qui est reliée en série avec la prise du bureau
- vers la chambre sous les combles.
- vers la cuisine.
Reste à trouver où est cette "boiboite" avec un câble arrivant de l’extérieur et 3 câbles vers les pièces sus-citées.
Il doit y avoir une réglette de répartition quelque-part.
Cette réglette recoit le câble d'arrivée et repartent trois câbles
- vers le chambre 1 qui est reliée en série avec la prise du bureau
- vers la chambre sous les combles.
- vers la cuisine.
Reste à trouver où est cette "boiboite" avec un câble arrivant de l’extérieur et 3 câbles vers les pièces sus-citées.
Si son câble abouti bien là-haut... pas de raison il faudra simplement que les fils de la même couleur soient connectés au deux bouts au bon endroit.
En suite il faudra tirer un câble ou une rallonge pour amener le signal ADSL jusqu’à l'endroit souhaité dans le salon.
Et il sera préférable de déconnecter les autres câbles allant dans les chambres.
En suite il faudra tirer un câble ou une rallonge pour amener le signal ADSL jusqu’à l'endroit souhaité dans le salon.
Et il sera préférable de déconnecter les autres câbles allant dans les chambres.
ah ouais il peut carrément aboutir ailleurs ? ohlala c'est pas du gâteau les vieilles maisons.
Bon les couleurs et les emplacements, je crois qu'à force j'ai bien percuté le truc, ça devrait donc le faire.
J'irai voir que ce week end, pas le temps ce soir.
Merci à vous deux, jumulka et balladur13, bien cool de votre part d'avoir donné de votre temps et de votre savoir !
Bon les couleurs et les emplacements, je crois qu'à force j'ai bien percuté le truc, ça devrait donc le faire.
J'irai voir que ce week end, pas le temps ce soir.
Merci à vous deux, jumulka et balladur13, bien cool de votre part d'avoir donné de votre temps et de votre savoir !
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Bonjour,
Je me permets d'intervenir dans ce topic intéressant.
Le problème est effectivement la prise cuisine. Elle est correctement câblée (branchement entre 1 et 3). Elle pourrait servir de point de départ pour brancher une prise dans le salon (toujours sur les bornes 1 et 3). Il faut donc savoir d'où vient le câble qui alimente cette prise car c'est lui qui est mal branché.
On peut quand même se poser la question de savoir s'il est bien judicieux de mettre la box dans le salon, car la chambre qui est dans les combles recevra mal le wifi (trop éloignée).
Une autre solution peut consister à laisser la box là où elle est et à utiliser des CPL pour la télévision.
Le téléphone devra être remplacé par un modèle à plusieurs combinés.
Les autres prises téléphoniques (celle dans les combles et celle dans laquelle vous ne pouvez pas introduire la fiche, ne présenteront de toutes façons plus d'intérêt.
Je me permets d'intervenir dans ce topic intéressant.
Le problème est effectivement la prise cuisine. Elle est correctement câblée (branchement entre 1 et 3). Elle pourrait servir de point de départ pour brancher une prise dans le salon (toujours sur les bornes 1 et 3). Il faut donc savoir d'où vient le câble qui alimente cette prise car c'est lui qui est mal branché.
On peut quand même se poser la question de savoir s'il est bien judicieux de mettre la box dans le salon, car la chambre qui est dans les combles recevra mal le wifi (trop éloignée).
Une autre solution peut consister à laisser la box là où elle est et à utiliser des CPL pour la télévision.
Le téléphone devra être remplacé par un modèle à plusieurs combinés.
Les autres prises téléphoniques (celle dans les combles et celle dans laquelle vous ne pouvez pas introduire la fiche, ne présenteront de toutes façons plus d'intérêt.
Merci Pierre10
la chambre des combles sert de chambre d'amis (tant pis si les amis en question n'auront pas la wi-fi pour un soir :), cependant, la box est dans la chambre 1 à l'étage (elles sont à peu près égale distance du rez de chaussée) et je n'ai pas de problème particulier quant à la réception wi-fi au rez de chaussée. la maison ne fait que 80 m2
Mais dans mon cas, j'aimerais que tout soit branché dans le salon comme dans mes précédents logements mais malheureusement point de prise..
Comme vous dites, l'autre solution serait de laisser la box dans la chambre.
Par contre, CPL ce n'est pas très fiable d'après ce que j'ai entendu dire puis c'est onéreux. Autant que j'achète un décodeur FranceSat, la maison est équipée d'une parabole.
la chambre des combles sert de chambre d'amis (tant pis si les amis en question n'auront pas la wi-fi pour un soir :), cependant, la box est dans la chambre 1 à l'étage (elles sont à peu près égale distance du rez de chaussée) et je n'ai pas de problème particulier quant à la réception wi-fi au rez de chaussée. la maison ne fait que 80 m2
Mais dans mon cas, j'aimerais que tout soit branché dans le salon comme dans mes précédents logements mais malheureusement point de prise..
Comme vous dites, l'autre solution serait de laisser la box dans la chambre.
Par contre, CPL ce n'est pas très fiable d'après ce que j'ai entendu dire puis c'est onéreux. Autant que j'achète un décodeur FranceSat, la maison est équipée d'une parabole.
Salut,
une bonne idée serait de démonter ces vieilles prises et d'en récuperer une pour la poser dans le salon et la relier directement et seule à l'arrivée dans la réglette 12 plots qui doit se trouver dans les combles.
En adsl dégroupé total, une seule prise est utilisée et il vaut mieux déconnecter les autres pour éviter les effets d'antenne.
Ne pas aller fouiner dans le boitier "RP2" extérieur, les connexions sont à faire dans les combles.
PS,
au contraire les vieilles maisons sont plus simples que les récentes, car les câbles sont souvent apparents et faciles à suivre.
une bonne idée serait de démonter ces vieilles prises et d'en récuperer une pour la poser dans le salon et la relier directement et seule à l'arrivée dans la réglette 12 plots qui doit se trouver dans les combles.
En adsl dégroupé total, une seule prise est utilisée et il vaut mieux déconnecter les autres pour éviter les effets d'antenne.
Ne pas aller fouiner dans le boitier "RP2" extérieur, les connexions sont à faire dans les combles.
PS,
au contraire les vieilles maisons sont plus simples que les récentes, car les câbles sont souvent apparents et faciles à suivre.
Oui Brupala, j'aimerais faire ceci (même sans débrancher les autres prises), mais pour cela il faut que je trouve les bons fils, ce qui apparemment est plus compliqué que je croyais. cependant je n'ai pas encore vu comment cela se passait dans les combles...ce week end j'y vais et si vous êtes tous plus ou moins encore dispos et que je ne comprends rien à la configuration je peux vous envoyer une photo de celle-ci.
Dans la prise de la chambre 1 (où est branchée la box), il y a bien deux fils dans les bornes 1 et 3. Ça veut dire que c'est en série ?
Toutefois, une question Vous avez quoi comme abonnement chez Orange ?
deux contrats, un pour le téléphone et un pour la box ? ou un seul internet + tv + téléphone.
Car dans le cas un seul contrat (internet + etc) le téléphone devra être connecté à l'arrière de la box. et une seule de vos prises sera utile.
Où voulez vous en finale avoir la box ? le décodeur TV , et le téléphone ?
un seul contrat internet tv et telephone réunis.
je voudrais que la box le décodeur et évidemment le téléphone soient au même endroit, c'est à dire dans le salon. Mais il n'y a pas de prise téléphonique. La plus proche étant celle de la cuisine et elle ne fonctionne pas.
