Bonjour à tous,
j'ai un cas d'école, je n'arrive pas à m'en sortir, si quelqu'un avait la réponse je lui en serait reconnaissant (à vie ^^)
Un switch L3 Tp-Link 1600G sur lequel on trouve 2 vlans qui communiquent bien entre eux:
Vlan 222 avec sa virtual interface 192.168.222.254
Vlan 223 avec sa virtual interface 192.168.223.253
Un routage statique à dest de 0.0.0.0 / next hop 223.254
Un routeur Tp-Link ER604W sur lequel un port lan en 192.168.223.254 connecté à un port PVID sur Vlan223.
En patte WAN, l'ip est 192.168.2.200 et pointe sur un routeur OVH en 2.254
Un routage statique à dest de 192.168.222.0 / next hop 223.253
Avec un pc sur le switch sur un port taggé vlan 223, j'arrive à sortir sur le net
Avec un pc sur le switch sur un port taggé vlan 222 et malgré les routages statiques, j'arrive à pinger jusqu'à la patte wan du routeur: 192.168.2.200
MAIS, je n'arrive pas à pinger 192.168.2.254 et donc à sortir sur le net !
Je ne vois pas d'où ça vient :(
j'ai un cas d'école, je n'arrive pas à m'en sortir, si quelqu'un avait la réponse je lui en serait reconnaissant (à vie ^^)
Un switch L3 Tp-Link 1600G sur lequel on trouve 2 vlans qui communiquent bien entre eux:
Vlan 222 avec sa virtual interface 192.168.222.254
Vlan 223 avec sa virtual interface 192.168.223.253
Un routage statique à dest de 0.0.0.0 / next hop 223.254
Un routeur Tp-Link ER604W sur lequel un port lan en 192.168.223.254 connecté à un port PVID sur Vlan223.
En patte WAN, l'ip est 192.168.2.200 et pointe sur un routeur OVH en 2.254
Un routage statique à dest de 192.168.222.0 / next hop 223.253
Avec un pc sur le switch sur un port taggé vlan 223, j'arrive à sortir sur le net
Avec un pc sur le switch sur un port taggé vlan 222 et malgré les routages statiques, j'arrive à pinger jusqu'à la patte wan du routeur: 192.168.2.200
MAIS, je n'arrive pas à pinger 192.168.2.254 et donc à sortir sur le net !
Je ne vois pas d'où ça vient :(
A voir également:
- Cas d'école - Routage d'un vlan
- Cas ram - Guide
- Mon ecole a la maison apk - Télécharger - Études & Formations
- Comment désactiver le schéma de verrouillage en cas d'oubli - Guide
- Logiciel gestion école privée gratuit - Télécharger - Études & Formations
- Comment draguer une fille à l'école quand on est timide - Forum Loisirs / Divertissements
6 réponses
Salut, merci de ton intérêt.
Non pas de route sur le routeur ovh, il n'y en a pas non plus vers le ss réseau 223 et depuis ce sous réseau cela fonctionne directement !
La conf du routeur Ovh est très limité, pas possible de faire de route, ca se fait depuis un extranet...
Merci
Non pas de route sur le routeur ovh, il n'y en a pas non plus vers le ss réseau 223 et depuis ce sous réseau cela fonctionne directement !
La conf du routeur Ovh est très limité, pas possible de faire de route, ca se fait depuis un extranet...
Merci

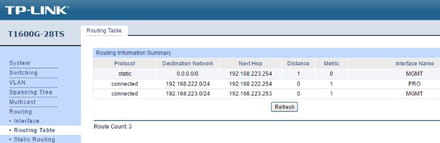

TABLES DE ROUTAGE
SWITCH
Protocol Destination Network Next Hop
static 0.0.0.0/0 192.168.223.254
connected 192.168.223.0/24 192.168.223.253
connected 192.168.222.0/24 192.168.222.254
ROUTEUR
Destination Subnet Mask Next Hop Interface
192.168.222.0 255.255.255.0 192.168.223.253 LAN

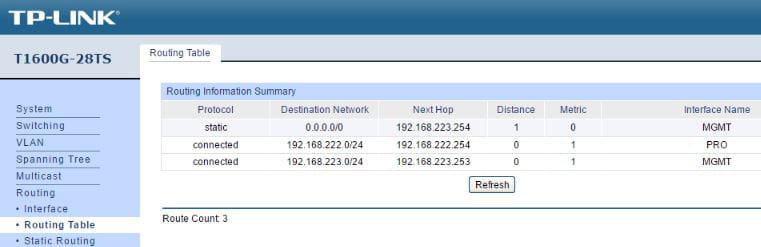

SWITCH
Protocol Destination Network Next Hop
static 0.0.0.0/0 192.168.223.254
connected 192.168.223.0/24 192.168.223.253
connected 192.168.222.0/24 192.168.222.254
ROUTEUR
Destination Subnet Mask Next Hop Interface
192.168.222.0 255.255.255.0 192.168.223.253 LAN

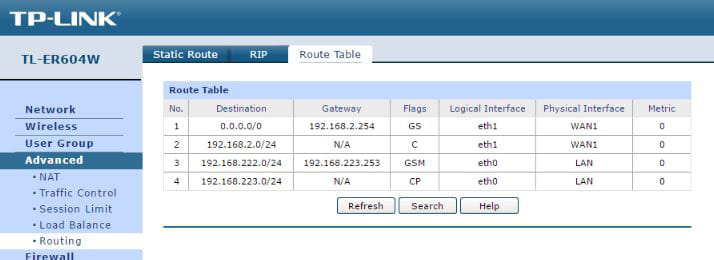

Donc voici la table de routage du routeur:
TABLE ROUTEUR TPLINK
Destination Gateway Logical Interface
0.0.0.0/0 192.168.2.254 eth1 WAN1
192.168.2.0/24 N/A eth1 WAN1
192.168.222.0/24 192.168.223.253 eth0 LAN
192.168.223.0/24 N/A eth0 LAN
TABLE ROUTEUR TPLINK
Destination Gateway Logical Interface
0.0.0.0/0 192.168.2.254 eth1 WAN1
192.168.2.0/24 N/A eth1 WAN1
192.168.222.0/24 192.168.223.253 eth0 LAN
192.168.223.0/24 N/A eth0 LAN
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Bon alors...
j'ai finalement décidé de mettre de coté le routeur/modem OVH et de mettre un modem adsl mode bridge d'une autre marque.
Sur mon routeur TP Link, je monte une session PPPoe, la synchro se passe nikel, j'ai internet sur mon réseau en 223
Mais pour le Vlan 222, ca ne répond pas... ca répond jusqu'à l'IP publique sur ma patte Wan du routeur TP Link, mais plus loin...
Je ne comprend pas, un protocole de sécurité sur le routeur ?
j'ai finalement décidé de mettre de coté le routeur/modem OVH et de mettre un modem adsl mode bridge d'une autre marque.
Sur mon routeur TP Link, je monte une session PPPoe, la synchro se passe nikel, j'ai internet sur mon réseau en 223
Mais pour le Vlan 222, ca ne répond pas... ca répond jusqu'à l'IP publique sur ma patte Wan du routeur TP Link, mais plus loin...
Je ne comprend pas, un protocole de sécurité sur le routeur ?
