[Excel] Problème pour des courbes en fonction Fermé

Question

Bonjour :)

Je viens faire appel à vos connaissances car je galère bien pour un graphique. Je souhaiterai, en fait, faire des courbes de débit en fonction du pourcentage de la capacité de disques durs. Pour l'instant, je fais ces courbes mais en fonction de la capacité totale des disques (voir ci-dessous)
http://images4.hiboox.com/images/3408/8ad99eaa314052907d3d06dd3f3fce43.jpg

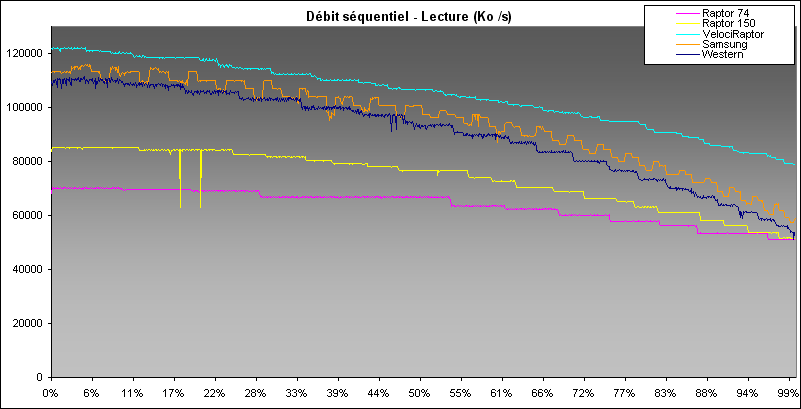

Il faudrait donc que mes courbes se terminent jusqu'au bout comme on peut le voir sur HFR par exemple :
https://www.hardware.fr/medias/photos_news/00/23/IMG0023802_1.gif

Alors, je ne sais pas si c'est possible via une option sous excel ou s'il faut tout ramener à un même ensemble de valeurs.

Merci pour votre aide :)

Anonyme · Accepted Answer

Bonjour


Graphique / Tableur

Ajouter un axe secondaire


1) Microsoft Office Excel

Accueil  >  Produits  >  Excel  >  Aide et procédures Excel 2003  >  Graphiques  >  Graphiques  >  Affichage des graphiques  >  Axes des graphiques

Ajouter un axe secondaire

S'applique à : Microsoft Office Excel 2003

Quand la plage de valeurs de différentes séries de données (série de données : points de données liés, tracés dans un graphique. Chacune des séries de données d'un graphique possède une couleur ou un motif unique et est représentée dans une légende de graphique. Vous pouvez tracer une ou plusieurs séries de données dans un graphique. Les graphiques en secteurs n'ont qu'une seule série de données.) dans un graphique 2D varie considérablement, ou que différents types de données sont associés (par exemple, des prix et des quantités), vous pouvez tracer une ou plusieurs séries de données sur un axe des valeurs secondaire (Y). L'échelle de cet axe reflète les valeurs des séries qui lui sont associées.

1. Cliquez sur les séries de données que vous voulez tracer sur l'axe des ordonnées secondaire.
2. Dans le menu Format, cliquez sur Série de données sélectionnée, puis sur l'onglet Sélection de l'axe.
3. Cliquez sur l'option Axe secondaire.

Voir aussi

* Changer les axes d'un graphique
* Créer un graphique

Page d'origine : http://office.microsoft.com/fr-fr/excel/HP052016901036.aspx?pid=CH010042521036

© 2008 Microsoft Corporation. Tous droits réservés.
**********


2) Dans l'assistant graphique, étape 1 sur 4, choisissez l'onglet types personnalisés.
**********


3) Excel 2007 :

Réorganisez vos abscisses sur une colonne et placez en face les ordonnées correspondantes en utilisant une colonne par liste d'ordonnée. Ensuite créez un graphique en sélectionnant comme abscisses la totalité des données souhaitez, puis ajoutez plusieurs listes d'ordonnées en sélectionnant à chaque fois pas seulement les cases contenant les ordonnées mais toutes les cases de la colonne d'ordonnées souhaitées situées devant la liste d'abscisse. Ensuite, même manipulation avec les autres listes d'ordonnée : Cochez à chaque fois la case permettant de relier deux points non successifs.

Exemple : Mettez toutes vos abscisses dans l'ordre (pas forcement dans l'ordre) dans la colonne A de la ligne 1 à 10. Dans la colonne B mettez votre première liste d'ordonnée en B2, B5, B6, B8, B10 (si elles correspondent avec les abscisse A2, A5, A6, A8, A10). Dans la colonne C mettez votre seconde liste en C1, C3, C4, C7, C9 (correspondant aux abscisse de même ligne). Laissez libres les cases intermédiaires (B1, B3, B4, .., C2, ,..). Créez un graphique en sélectionnant comme abscisse la colonne A de 1 à 10. Ajoutez une première série d'ordonnées en sélectionnant la colonne B de 1 à 10 puis créez une nouvelle série d'ordonnée en sélectionnant la colonne C de 1 à 10. Cochez à chaque fois la case permettant de relier deux points non successifs (uniquement dans la version Excel 2007).

Il n'est pas nécessaire de réorganiser les abscisses.
Il n'est pas nécessaire de cocher la case présente uniquement dans la version Excel 2007.
**********


4) Excelabo : Graphiques : Axes et titres : http://www.excelabo.net/excel/graphaxes.php

Minimas et maximas liés à des cellules

Je crée des graphiques avec des échelles dont les valeurs peuvent varier beaucoup. Les valeurs des minimas et maximas proposées par Excel ne semblent jamais bien adaptées à ce que je souhaite. Peut-on utiliser des cellules de la feuille pour imposer ces valeurs limites ?

Tushar Mehta a créé un 'Add-In' qui permet de relier la valeur des min/max des axes avec des cellules de la feuille (très utile dans le cas de données évoluant dynamiquement et pour lesquelles on veut déterminer soi-même les 'bonnes' valeurs des min/max). Tu peux télécharger le XLA sur le site de Tsuhar:

http://www.tushar-mehta.com/excel/software/autochart/

Traduc Flo

Tushar Mehta,
Ajouté ou modifié le 20/09/2004 (N°880)
**********


Merci

Denis.L · Answer

Bonjour,

essaye en recréant un tableau avec tes données transformées en % de la capacité de chaque disques.




Denis

newty · Answer

Je veux bien mais comment faire ? :D

newty · Answer

Mon fichier ici : https://www.excel-pratique.com/~files/doc/testsdisques.xlsx

Denis.L · Answer

du style
si tes données sont en colonne

=A1/$A$1*100
+ recopie incrémentée vers le bas


Denis

Denis.L · Answer

c'est pas bon ce que je t'ai dit, je pensai que tu avais le même nombre de données mais pas à la même échèle.


Denis

newty · Answer

non justement, je n'ai pas le meme nombre de données, c'est pour ça :)

newty · Answer

Personne pour m'aider ? :( Il faudrait que je termine cela pour lundi en fait...

Raymond PENTIER · Answer

Ton lien https://www.hardware.fr/medias/photos_news/00/23/IMG0023802_1­.gif est vide.
Ton lien https://www.excel-pratique.com/~files/doc/testsdisques.xlsx donne toute une série de dossiers et de fichiers qu'on ne sait pas comment les exploiter.
Pourrais-tu simplement coller un lien en utilisant http://www.cijoint.fr/ ou https://www.cjoint.com/ ?

newty · Answer

http://www.cijoint.fr/cjlink.php?file=cj200808/cijM5efkIV.xls => le graphique est tout en bas.
https://www.hardware.fr/medias/photos_news/00/23/IMG0023802_1.gif => le lien HFR

Anonyme · Answer

Bonjour Raymond PENTIER,

Pour le lien *Hardware.Fr* il faut revalider le lien dans la barre d'adresse ;))

(cliquez sur "Entrée" par exemple)

Le cookie ou je ne sais pas quoi fera le reste jusqu'à suppression du cache Internet :))

(Plus besoin de revalider)

Merci

newty · Answer

Sur le forum excel downloads, un gars y arrive sur excel 2003 (sélection de Chronologique pour l'axe des abscisses) mais il n'y arrive pas sur le 2007. Quelle galère...

newty · Answer

Je pensais peut être faire un graphique de points et relier ces points mais j'ai toujours ce problème d'abscisse de 0 à 100%...

sinon, il faudrait ramener à un même nombre de données mais je ne vois pas trop comment faire...

Une idée des pro excel ?

Anonyme · Answer

Rebonjour

Graphique Excel ; plusieurs axes avec des échelles différentes

Escel: courbes à deux axes / échelles différentes
https://forums.futura-sciences.com/logiciel-software-open-source/141254-escel-courbes-a-axes-echelles-differentes.html

Il faut choisir pour le graphe le type "nuages de points" au lieu de "courbes"

Dans la feuille tu mets par exemple, dans la colonne A les abscisses régulières (par exemple de 1 à 10) de la première série et en B les ordonnées correspondantes. Dans la colonne C tu mets les abscisses irrégulières (par exemple 1 2,3 3 3,2 4,12 .... 14,5 15,9 - il peut y en avoir plus ou moins que pour les autres abscisses) et en D les ordonnées correspondantes.

Tu sélectionnes les valeurs deux premières colonnes. Tu crée ton graphe en choisissant le type "nuage de points" et en cliquant la dernière vignette par exemple, pour lier les points. Dans "Données sources" tu as maintenant une première série. Tu en crées une seconde mais avec les adresses des colonnes C et D (tu peux le faire par copier/coller puis modification des précédentes).

Sur le graphe, les points seront bien aux endroits prévus.

Merci

Anonyme · Answer

Bonjour


Échelle logarithmique des abscisses

"Cette échelle n'est pas disponible sur Excel pour l'axe des abscisses mais une macro complémentaire a été développée par Pierre Morin sur ce sujet."


La macro Excel "Graphique de science"

http://www.colvir.net/prof/pierre.morin/graphdescience.html

Pour voir le texte explicatif en html tout de suite, cliquez ici

Pour Excel 2007, téléchargement : Graphique de Science (version Excel 2007) Fichier .zip 58 Ko


*****
Les options de mise à l'échelle sous Excel sont uniquement disponibles lorsqu'un axe des ordonnées ou des abscisses est activé = sélectionné. L'onglet Échelle sous Excel propose des options différentes selon qu'il s'agit de l'axe des ordonnées ou des abscisses.


Merci

Raymond PENTIER · Answer

newty, bonsoir.

As-tu vu l'explication que je t'ai fournie au post 13 ? Et dans ce cas as-tu testé mon conseil "L'unique solution serait que tu ne retiennes qu'une mesure sur 3 pour celui où il y en a 1200, afin de retomber à 400 comme les autres" ?

Sinon, en m'inspirant
* d'une phrase du post 15 d'Anonyme "Laissez libres les cases intermédiaires (B1, B3, B4, .., C2, ,..)",
* de ton observation au post 17 "il faudrait ramener à un même nombre de données",
j'ai essayé une manipulation peu orthodoxe et extrêmement fastidieuse, mais qui aboutit au résultat que tu souhaites :
- 1) Remplacer ta saisie manuelle de valeurs d'abscisses en %, ce qui est tout-à-fait anormal et qui m'a longtemps induit en erreur, par un véritable axe des abscisses ; pour y parvenir, j'ai inséré une colonne B pour les étiquettes des abscisses, graduée de 0 à 100%, et calculée à partir du N° de ligne ajouté en colonne A ; puis j'ai utilisé Sélectionner la source de données pour ajouter les Étiquettes de l'axe horizontal avec la colonne B comme Plage d'étiquettes des axes ; il ne reste qu'à s'occuper de la Mise en forme de l'axe pour gérer l'intervalle entre graduations et l'intervalle entre les étiquettes.
- 2) Pour "Western Digital Raptor 74Go" il faut insérer une cellule vide entre 2 valeurs successives.
- 3) Pour les 3 disques "SDD Crucial ..." il faut insérer deux cellules vides entre 2 valeurs successives.
- 4) Détail IMPORTANT : Dans la fenêtre Sélectionner la source de données il faut cliquer sur le bouton du bas Cellules masquées et cellules vides puis choisir l'option Relier les points de données par une courbe.

Je t'ai prévenu, c'est long et fastidieux. Dans mon exemple joint, je me suis arrêté à la ligne 116, soit moins de 10% du travail à faire ... https://www.cjoint.com/?izccInb2hn
Mais si personne ne te propose une solution plus élégante, et si tu veux absolument présenter tes courbes avec la même amplitude horizontale, tu as cette possiblilté.
Ouf ! Salut ...

newty · Answer

merci tu m'as mit sur la bonne voie car j'ai réussit !

Raymond PENTIER · Answer

J'en suis fort aise ... Alors sois sympa : Fais-moi voir ton travail final. Salut.
