Lecteur vinyle 1950
Fermé
Wiilly621
-
23 sept. 2020 à 11:55
JeuneL Messages postés 1815 Date d'inscription vendredi 26 juin 2020 Statut Membre Dernière intervention 10 mars 2024 - 24 sept. 2020 à 12:34
JeuneL Messages postés 1815 Date d'inscription vendredi 26 juin 2020 Statut Membre Dernière intervention 10 mars 2024 - 24 sept. 2020 à 12:34
A voir également:
- Lecteur vinyle 1950
- Lecteur video pc - Guide
- Lecteur avi - Télécharger - Lecture
- Lecteur xml - Télécharger - Édition & Programmation
- Lecteur pptx - Télécharger - Présentation
- Lecteur multimédia windows - Télécharger - Lecture
5 réponses
JeuneL
Messages postés
1815
Date d'inscription
vendredi 26 juin 2020
Statut
Membre
Dernière intervention
10 mars 2024
138
23 sept. 2020 à 12:10
23 sept. 2020 à 12:10
Bonjour,
à la sortie d'une platine, le son est extrêmement faible, il faut donc un pré-ampli spécifique, puis là, on peut le brancher à une "entrée Line" ...
Sur les amplificateurs, existent une entrée spécifique "Phono"..
à la sortie d'une platine, le son est extrêmement faible, il faut donc un pré-ampli spécifique, puis là, on peut le brancher à une "entrée Line" ...
Sur les amplificateurs, existent une entrée spécifique "Phono"..
Pierr10
Messages postés
11475
Date d'inscription
mardi 13 février 2018
Statut
Modérateur
Dernière intervention
17 avril 2024
4 854
23 sept. 2020 à 15:10
23 sept. 2020 à 15:10
Bonjour,

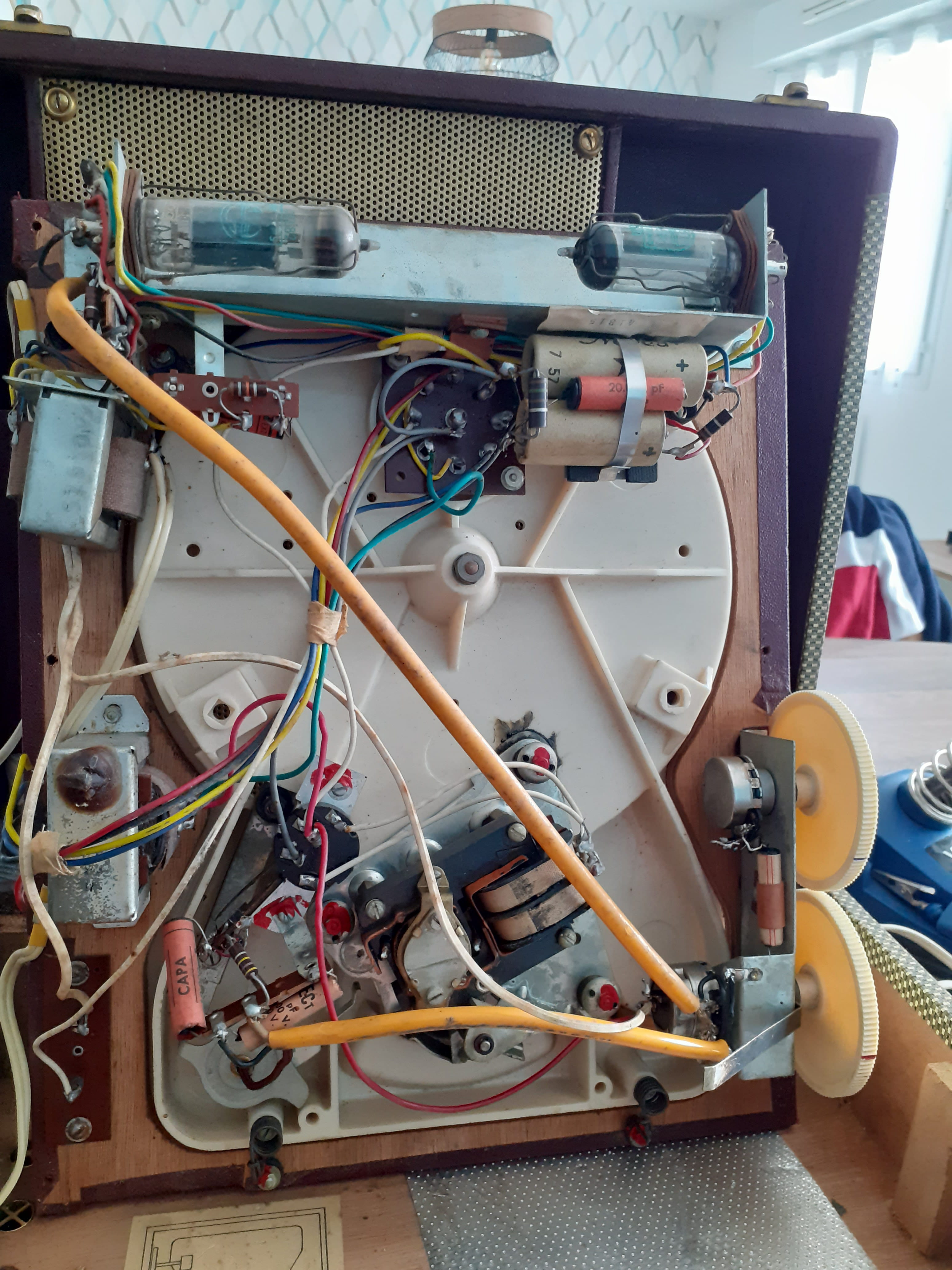

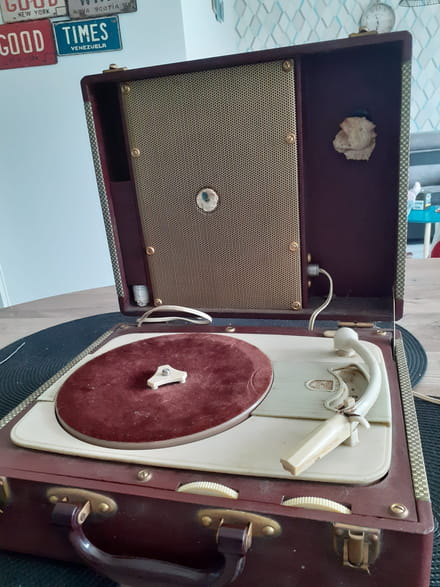

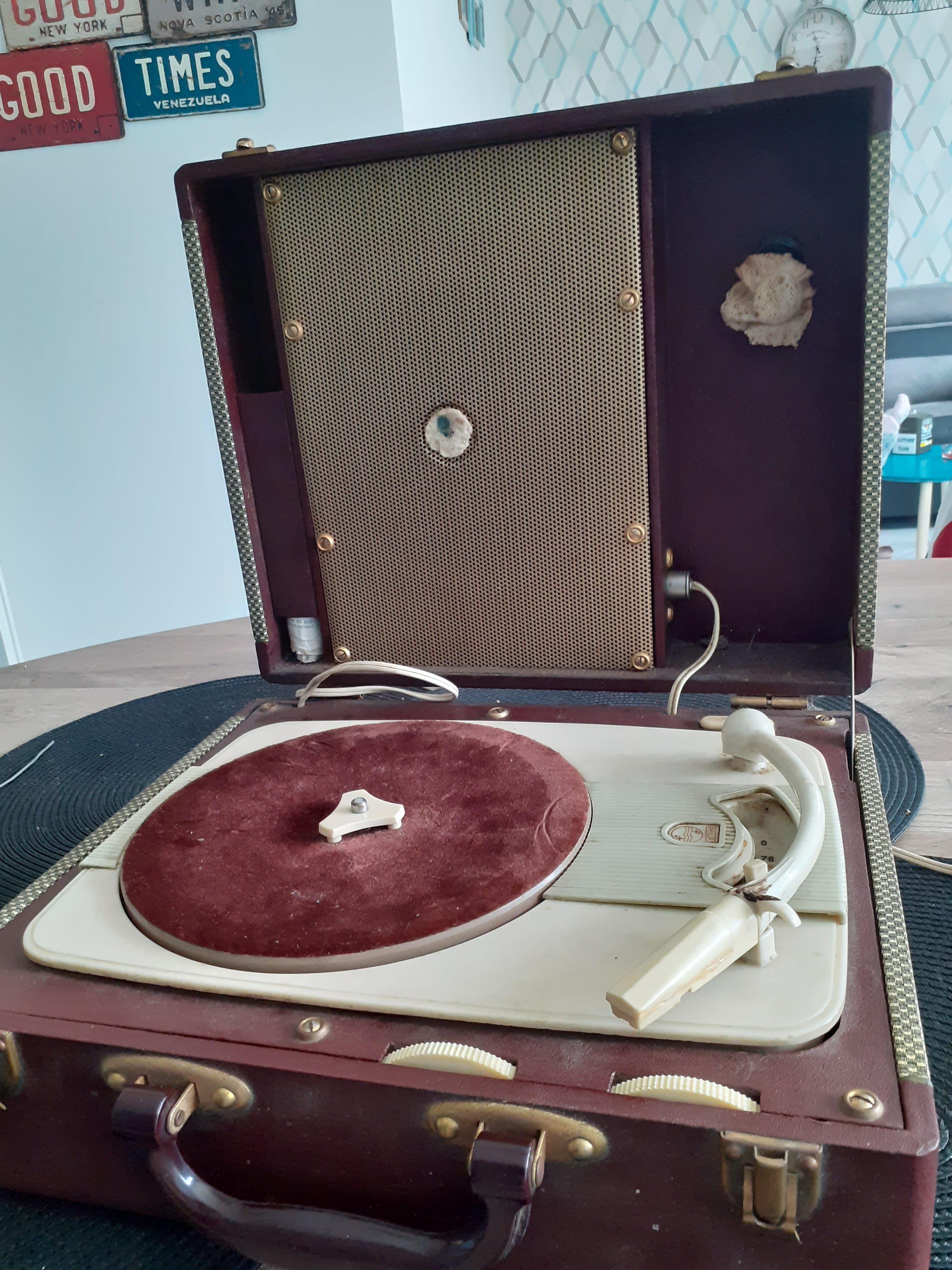

Vu l'allure, il s'agit d'un électrophone tel qu'on en trouvait vers 1960.
La cellule de lecture est de type piezzo. Elle délivre une tension relativement élevée qui ne nécessite pas l'utilisation d'un préampli.
L'électronique est donc très simple et il n'y a qu'un simple réglage grave/aigu.
Il est très probable que l'ampli est encore à lampes.
Je ne peux pas vous dire pourquoi ça fonctionne mal ; le problème est probablement au niveau de la cellule de lecture. J'ai trouvé un article décrivant les problèmes que l'on rencontre sur les électrophones Teppaz (même époque) : https://www.radios-tsf.fr/teppaz%20cellule.html
Attention : ces électrophones étaient de véritables charrues (force d'appui assez élevée, sans aucun réglage). Donc si vous avez des vinyles qui ont une certaine valeur, ne les utilisez pas avec cet appareil !
Vu l'allure, il s'agit d'un électrophone tel qu'on en trouvait vers 1960.
La cellule de lecture est de type piezzo. Elle délivre une tension relativement élevée qui ne nécessite pas l'utilisation d'un préampli.
L'électronique est donc très simple et il n'y a qu'un simple réglage grave/aigu.
Il est très probable que l'ampli est encore à lampes.
Je ne peux pas vous dire pourquoi ça fonctionne mal ; le problème est probablement au niveau de la cellule de lecture. J'ai trouvé un article décrivant les problèmes que l'on rencontre sur les électrophones Teppaz (même époque) : https://www.radios-tsf.fr/teppaz%20cellule.html
Attention : ces électrophones étaient de véritables charrues (force d'appui assez élevée, sans aucun réglage). Donc si vous avez des vinyles qui ont une certaine valeur, ne les utilisez pas avec cet appareil !
Wiilly621
Messages postés
18
Date d'inscription
mercredi 23 septembre 2020
Statut
Membre
Dernière intervention
5 octobre 2020
23 sept. 2020 à 16:32
23 sept. 2020 à 16:32
Merci pour votre réponse oui il date des annee 50 je vais vérifier au niveau de la tête de lecture et oui vous je pense que vous avais raison pour l ampli a ampoule c sa?
Pierr10
Messages postés
11475
Date d'inscription
mardi 13 février 2018
Statut
Modérateur
Dernière intervention
17 avril 2024
4 854
>
Wiilly621
Messages postés
18
Date d'inscription
mercredi 23 septembre 2020
Statut
Membre
Dernière intervention
5 octobre 2020
23 sept. 2020 à 16:36
23 sept. 2020 à 16:36
C'est bien ça !
fabul
Messages postés
37639
Date d'inscription
dimanche 18 janvier 2009
Statut
Modérateur
Dernière intervention
17 avril 2024
5 166
23 sept. 2020 à 16:47
23 sept. 2020 à 16:47
Salut,

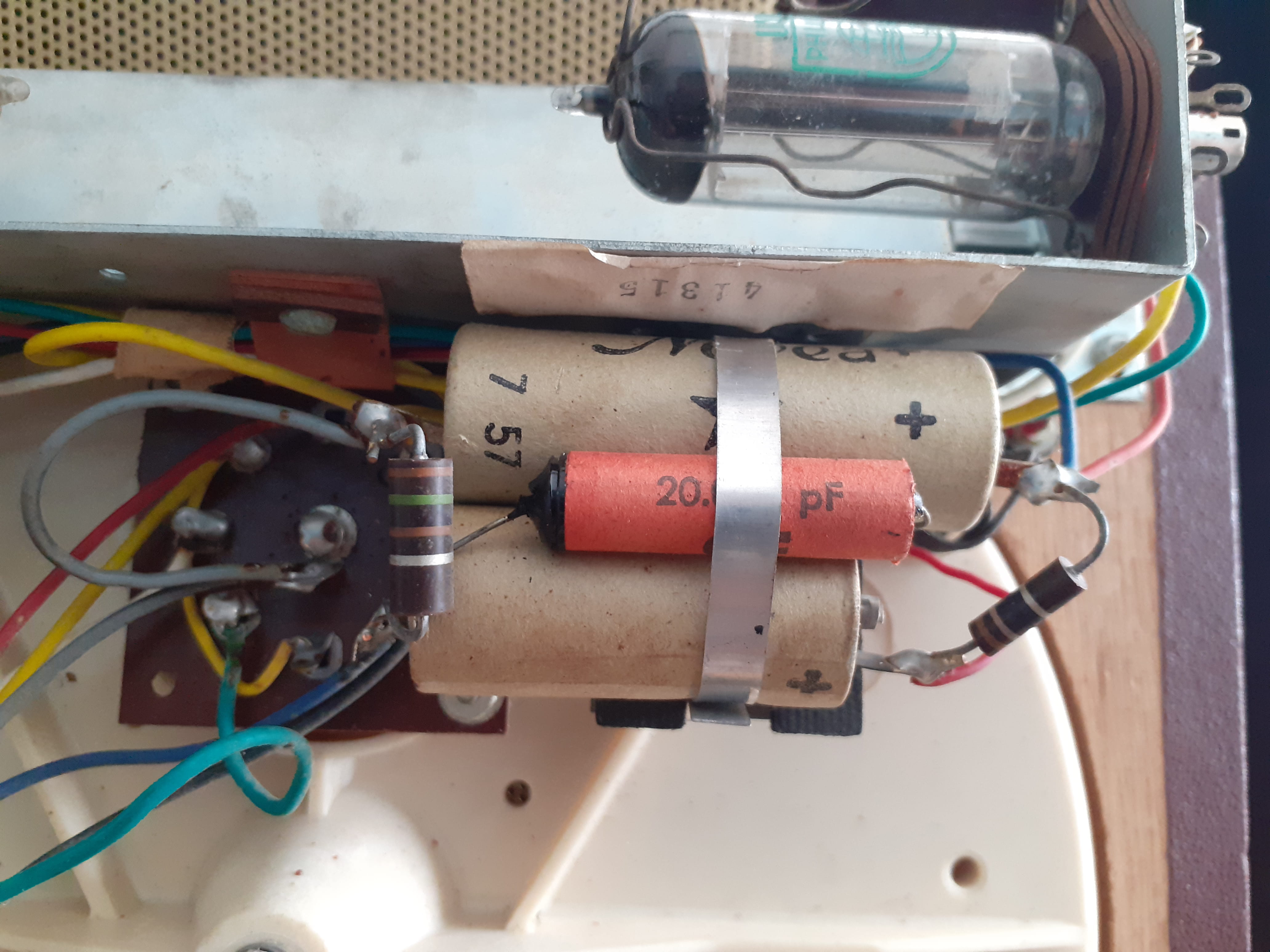

Les condensateurs doivent être secs.
C'est une des premières choses à remplacer, sinon je dis pas les problèmes...

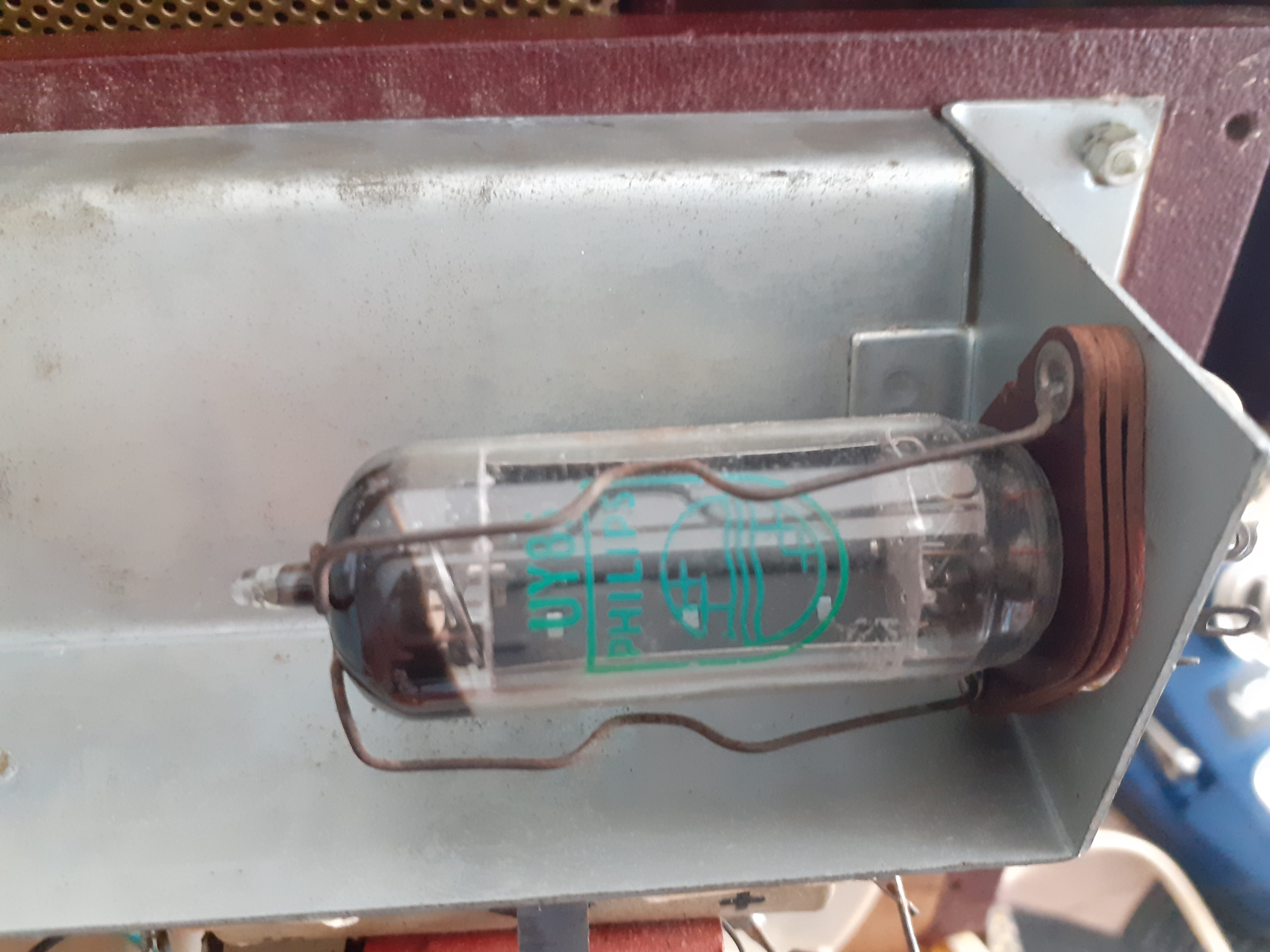

Je n'arrive pas à bien lire sur le tube, il manque une partie d'une lettre UY8*
Tu peux le mettre au congélateur, et en le sortant, souffler de la vapeur dessus pour lire ce qui est effacé si tu bene vois pas bien sans.
Les condensateurs doivent être secs.
C'est une des premières choses à remplacer, sinon je dis pas les problèmes...
Je n'arrive pas à bien lire sur le tube, il manque une partie d'une lettre UY8*
Tu peux le mettre au congélateur, et en le sortant, souffler de la vapeur dessus pour lire ce qui est effacé si tu bene vois pas bien sans.
fabul
Messages postés
37639
Date d'inscription
dimanche 18 janvier 2009
Statut
Modérateur
Dernière intervention
17 avril 2024
5 166
Modifié le 23 sept. 2020 à 16:54
Modifié le 23 sept. 2020 à 16:54
OK, j'ai trouvé , UY85
https://www.ebay.com/sch/i.html?_from=R40&_trksid=p2334524.m570.l1313&_nkw=UY85+Tube&_sacat=0&LH_TitleDesc=0&_osacat=0&_odkw=UY8+Tube
Mais le tube doit être encore bon.
Mais tu pourrais nettoyer les pins et contacts du socket avec une brosses inter-dentale et du nettoyeur pour contacts électriques.
Nettoyer les contacts des boutons volume etc aussi.
Juste les condensateurs (Tous) à remplacer par des neufs, (PAS NOS)
Peut être l'aiguille (Stylus)
Puis de l'huile pour le moteur et le plateau.
https://www.ebay.com/sch/i.html?_from=R40&_trksid=p2334524.m570.l1313&_nkw=UY85+Tube&_sacat=0&LH_TitleDesc=0&_osacat=0&_odkw=UY8+Tube
Mais le tube doit être encore bon.
Mais tu pourrais nettoyer les pins et contacts du socket avec une brosses inter-dentale et du nettoyeur pour contacts électriques.
Nettoyer les contacts des boutons volume etc aussi.
Juste les condensateurs (Tous) à remplacer par des neufs, (PAS NOS)
Peut être l'aiguille (Stylus)
Puis de l'huile pour le moteur et le plateau.
Wiilly621
Messages postés
18
Date d'inscription
mercredi 23 septembre 2020
Statut
Membre
Dernière intervention
5 octobre 2020
>
fabul
Messages postés
37639
Date d'inscription
dimanche 18 janvier 2009
Statut
Modérateur
Dernière intervention
17 avril 2024
23 sept. 2020 à 17:51
23 sept. 2020 à 17:51
fabul
Messages postés
37639
Date d'inscription
dimanche 18 janvier 2009
Statut
Modérateur
Dernière intervention
17 avril 2024
5 166
>
Wiilly621
Messages postés
18
Date d'inscription
mercredi 23 septembre 2020
Statut
Membre
Dernière intervention
5 octobre 2020
Modifié le 23 sept. 2020 à 18:02
Modifié le 23 sept. 2020 à 18:02

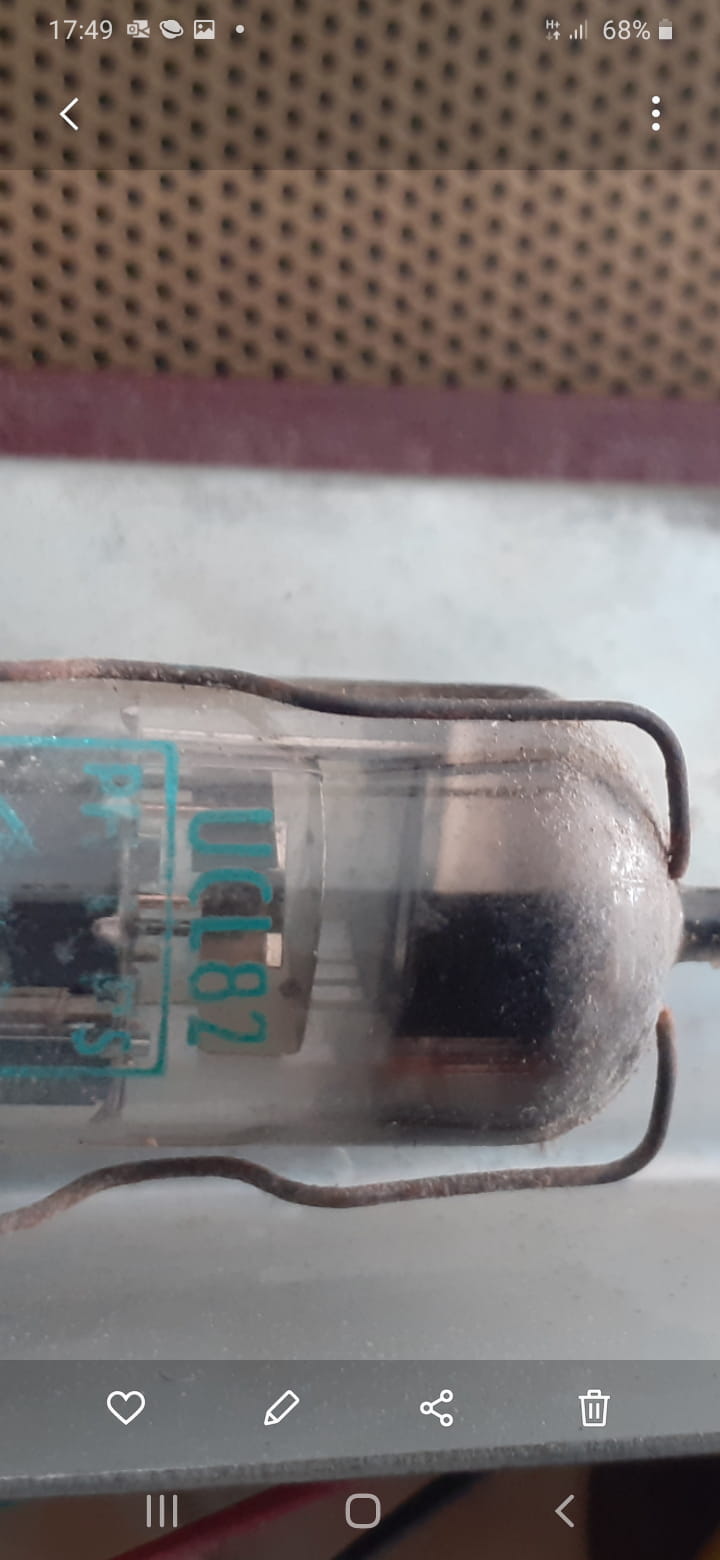

Celui la est une Triode UCL82 qui sert à amplifier l'audio
https://www.ebay.com/sch/i.html?_from=R40&_trksid=p2380057.m570.l1313&_nkw=UCL82+tube&_sacat=0
L'autre avant, UY85 est un rectifieur (Qui sert à transformer le courant AC 220 en courant DC pour alimenter le tube audio en coutant continu haut voltage)
/!\ Attention, ne met pas tes doigts la dedans quand c'est branché ou avec un condensateur encore chargé /!\
https://www.ebay.com/sch/i.html?_from=R40&_trksid=p2380057.m570.l1313&_nkw=UCL82+tube&_sacat=0
L'autre avant, UY85 est un rectifieur (Qui sert à transformer le courant AC 220 en courant DC pour alimenter le tube audio en coutant continu haut voltage)
/!\ Attention, ne met pas tes doigts la dedans quand c'est branché ou avec un condensateur encore chargé /!\
Wiilly621
Messages postés
18
Date d'inscription
mercredi 23 septembre 2020
Statut
Membre
Dernière intervention
5 octobre 2020
>
fabul
Messages postés
37639
Date d'inscription
dimanche 18 janvier 2009
Statut
Modérateur
Dernière intervention
17 avril 2024
Modifié le 23 sept. 2020 à 19:15
Modifié le 23 sept. 2020 à 19:15
fabul
Messages postés
37639
Date d'inscription
dimanche 18 janvier 2009
Statut
Modérateur
Dernière intervention
17 avril 2024
5 166
>
Wiilly621
Messages postés
18
Date d'inscription
mercredi 23 septembre 2020
Statut
Membre
Dernière intervention
5 octobre 2020
Modifié le 23 sept. 2020 à 18:57
Modifié le 23 sept. 2020 à 18:57
Tu a un testeur de tubes ?
Avec c'est possible de vérifier, (Pas toujours à 100%, ça dépend du testeur, mais ça peut aider des fois)
Je crois que les pins des tubes et les contacts des sockets doivent être dans un piteux état, saleté, corrosion...
Le potentiomètre de volume, à nettoyer
Les condensateurs auraient pu t’exploser au visage si longtemps inutilisés, tu est chanceux, ils peuvent chauffer.
Les condensateurs d'alimentation mais aussi les condensateurs de couplage si il y en a, il peuvent avoir des fuites et laisser passer du courant continu (Très mauvais).
Ce qui est sur c'est qu'il faut remplacer tous les électrolytiques.
Mais il ne faut surtout pas toucher quand c'est en service.
Avec c'est possible de vérifier, (Pas toujours à 100%, ça dépend du testeur, mais ça peut aider des fois)
Je crois que les pins des tubes et les contacts des sockets doivent être dans un piteux état, saleté, corrosion...
Le potentiomètre de volume, à nettoyer
Les condensateurs auraient pu t’exploser au visage si longtemps inutilisés, tu est chanceux, ils peuvent chauffer.
Les condensateurs d'alimentation mais aussi les condensateurs de couplage si il y en a, il peuvent avoir des fuites et laisser passer du courant continu (Très mauvais).
Ce qui est sur c'est qu'il faut remplacer tous les électrolytiques.
Mais il ne faut surtout pas toucher quand c'est en service.
JeuneL
Messages postés
1815
Date d'inscription
vendredi 26 juin 2020
Statut
Membre
Dernière intervention
10 mars 2024
138
23 sept. 2020 à 17:34
23 sept. 2020 à 17:34
Ce serait drôle dans une tel appareil, d'y placer de la technologie plus actuelle.
On récupère les connexions arrivants du bras, on les relie à un petit pré-ampli ou ampli et on y monte un HP actuel.
ça pourrait très très bien donner !
^_^
On récupère les connexions arrivants du bras, on les relie à un petit pré-ampli ou ampli et on y monte un HP actuel.
ça pourrait très très bien donner !
^_^
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
JeuneL
Messages postés
1815
Date d'inscription
vendredi 26 juin 2020
Statut
Membre
Dernière intervention
10 mars 2024
138
24 sept. 2020 à 12:34
24 sept. 2020 à 12:34
Joli sujet et merci pour les photos !
C'est touchant cette électronique d'un autre temps !
;o)
C'est touchant cette électronique d'un autre temps !
;o)
