Branchement cable Endoscope caméra 5 fils SVidéoFermé

Question

Bonjour, ayant eut un défaut sur la prise S Vidéo de sortie de la caméra de l'endoscope Voltcraft avec une fiche S Vidéo moulé dans une fiche ip67 de connexion avec 6 broches : plus moyen d'avoir cette pièce .
j'ai une fiche avec rallonge S Vidéo avec 6 pins mais avec des fils de couleurs différents ( provenant d'un clavier de pc bureau ) >5fils couleur ,rouge, argent ,noir, blanc et brun.
Sur la fiche S Vidéo en question le branchement est blanc sur le n2,noir sur le n4,rouge sur le n3,argent étant la masse .
Le câble sortant de la camera (endoscope ) est de 5 fils .
rouge.jaune.noir.blanc.et orange .Comme la prise était moulu dans de la résine  impossible d'avoir un repère des fils de connexion sur la prise .
Question : comment brancher la fiche S Vidéo de l'ancien clavier Pc  sur les fils de sortie de la camera de l'endoscope ayant des couleurs différentes .
Merci d'avance d'une aide éventuelle .

glandu · Answer

bonjour  et bienvenu comme nouveau membre
 à ma première lecture si vous avez 2 cordons   je pense qu'il faut faire un croquis des prises  avec la position des fils  sur la prise, repérez les  fils sans tenir compte des couleurs et  un testeur de continuité pour vérifier la correspondance
ça c'est la théorie  maintenant si vous ne pouvez pas vous repérer à partir de la prise de la caméra
je n'ai pas de solution les couleurs ne sont pas normalisée  jaune la vidéo  blanc et noir le son mais noir et orange j'ignore

Zarade57 · Answer

Bonsoir ,merci de votre aide ; il s'agit d'une camera Noir et Blanc et sans le son . Fait le controle avec testeur Ohmmètre sur le cordon avec les no affichés ,ci joint un croquis . A+++

glandu · Answer

une prise S/vidéo est standarisée  j'utilise une s/vidéo elle possède  broches seulement  et sans le son
les couleurs jaune vidéo rouge ,blanc le son dans la plupart des liasons  ne le sont pas pour preuve le blanc et le rouge vu qu'il n'y a pas de son sur une s/vidéo
je ne vois pas de prise 6 broches sur wilkipédia Mini-DIN à 7 broches[modifier | modifier le code]


Des connecteurs non standardisés à 7 broches(appelés parfois "7P") sont utilisés sur certains équipements informatiques. Ces connecteurs sont électriquement compatibles avec les connecteurs 4 broches mais aucun standard ne définit la disposition des connexions. Les broches supplémentaires peuvent être utilisés par certains fabricants pour véhiculer des signaux complémentaires 1.


" les Anes changent d'avis pas les imbéciles"
pensez à mettre" résolu"à votre message si c'est le cas

Zarade57 · Answer

Bonjour ,merci pour votre aide ;effectivement

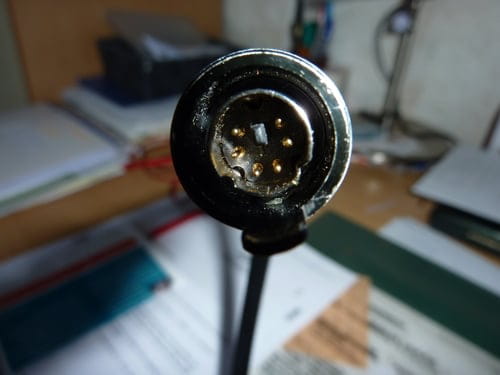

on ne vois pas de prise 6 broches sur Wikipédia Mini-DIN  .Ci joint des photos des prises .

glandu · Answer

Bonjour mon avis je pense que c'est une prise propriétaire  mais pas une s/vidéo  et son raccordement est problèmatique

Zarade57 · Answer

Bonsoir ,merci de vos conseils ,en ouvrant l'Endoscope coté écran j'ai réussi a localiser la position des fils en question .

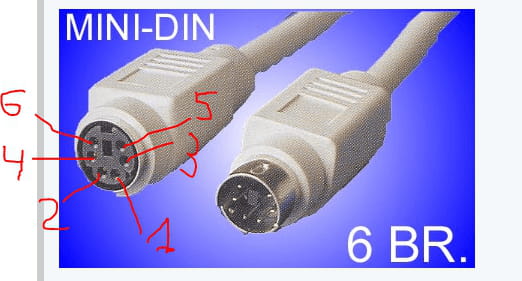

Sur le schéma  plus  haut la position des fils est .
jaune sur le n6 ;rouge sur le n4 ;noir sur le n2 ;blanc sur le n1 et orange sur le n3 .le n 5 est libre .

Il me reste a trouver une fiche mini Din  S Vidéo  de 6 branches afin de ne pas abimer celle du clavier .
Quelqu'un a t il une idée pour la trouver sur le net ,merci d'avance .

glandu · Answer

bonjour j'ai trouvé ceci : https://www.amazon.fr/mini-din-6-broches/s?ie=UTF8&page=1&rh=i%3Aaps%2Ck%3Amini-din+6+broches

et :https://www.amazon.fr/Sourcingmap-Mini-DIN-broches-Adaptateur-Connecteur/dp/B00GWEU5T4/ref=sr_1_2?ie=UTF8&qid=1526671525&sr=8-2&keywords=mini-din+6+broches
