Probleme exercice assembleur

nass956 Messages postés 35 Date d'inscription Statut Membre Dernière intervention -
Utilisateur anonyme - 6 févr. 2018 à 23:34

Bonsoir j ai un exercice a faire en langage assembleur il compile mais ne marche pas
j aurais besoin d aide pour savoir où ca coince.

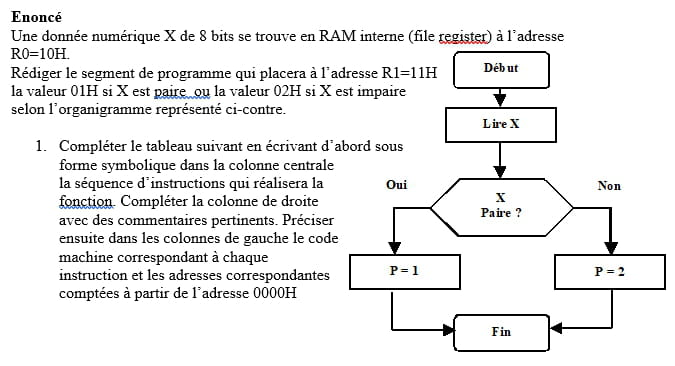

voici le sujet(voir fichier joint)

et voici mon code


list p=18F4520
    include P18F4520.inc
    X equ 0x11
    R0 equ 10H
    R1 equ 11h
    R3 equ 14h
    mask equ B'00000001'

    org 0h
         movlw X		    ;on place la valeur X du registre de travail dans  R0
	 movwf R0

	 movf R0,w                 ;le contenue de R0 dans le registre de travail

	 andlw mask                ;et logique entre la valeur X et le masque pour determiner la valeur du bit de poid faible
	 movwf R3                  ;on met le resultat dans l emplacement memoire R3

	 BZ R3                     ;condition pour savoir si le contenue de R3 est pair ou impair
	    goto PAIRE

BNZ R3
	     goto IMPAIRE

PAIRE
        movlw 0x01
	movwf R1

    IMPAIRE
        movlw 0x02
	movwf R1

	END

Afficher la suite

2 réponses

Réponse 1 / 2
Utilisateur anonyme

Bonjour

Sans avoir regardé trop en détail, à la fin du traitement PAIRE, il te manque un GOTO : tu exécutes à tous les coups le traitement IMPAIRE
0
1. Utilisateur anonyme

  En regardant de plus près...
  En plus de ce que j'ai dit ci-dessus, ta variable R3 ne sert à rien et l'instruction BZ R3 ne teste PAS si R3 est nul ou pas. Relis la signification cette instruction.

  0
2. nass956 Messages postés 35 Date d'inscription Statut Membre Dernière intervention

  enfaite je n'ai pas tres bien compris comment marche Bz je sais juste que ca execute l'instruction si c'est egale a 0 d apres le datasheet

  0
3. Utilisateur anonyme

  Si quoi est égal à zéro ?
  Le saut a lieu si le flag Z est à 1, c'est à dire si la dernière instruction qui le modifie avait pour résultat zéro. Dans ton cas, cette instruction est le ANDLW : c'est lui qui positionne le Flag Z.

  0
4. nass956 Messages postés 35 Date d'inscription Statut Membre Dernière intervention

  a donc je devrais mettre quoi apres Bz ?

  0
5. Utilisateur anonyme

  Il faut mettre la cible, c'est à dire l'adresse à laquelle tu veux sauter.
  Et tu n'as pas besoin de mettre le BNZ juste après le BZ : si le résultat est zéro, le BZ te fait sauter. Si ce n'est pas zéro, ça continue : il est inutile de refaire un test derrière pour vérifier que ce n'est effectivement pas zéro.

  0
Réponse 2 / 2
nass956 Messages postés 35 Date d'inscription Statut Membre Dernière intervention

Donc apres le traitement Paire il faudrait un goto vers End
0
1. Utilisateur anonyme

  oui, sinon tu exécutes IMPAIRE

  0
