Bonjour,
Je vous décris ma situation actuelle:
Je suis étudiant en réseaux et système informatique, j'ai un projet de fin d'étude qui consiste à isoler deux réseaux dans un société.J'ai procédé pour celà à la mise en place d'une architecture de réseaux virtuels en créant des réseaux virtuels de couche 2 (rappel :adresse mac).
L'objectif est donc d'empêcher la communication entre des vlan et de leur permettre l'accès internet.
Le réseau actuel dispose de :
-Switch Cisco 2960 (niveau2 donc)
-Routeur wifi modem adsl Linksys WAG120n
Etant donné que le routeur wifi n'est pas compatible avec la gestion des VLAN's, et n'a pas la possibilité de gérer les sous interfaces.
J'ai obté pour la création d'un serveur Linux qui remplira le rôle de routeur. Le serveur est équipé de deux cartes réseaux.
Méthodologie employée:
J'ai commencé par connecté le switch manageable sur un switch de base actuel surlequel je recupère internet. Je reli ensuite le serveur (interface eth1) à l'interface fastethernet 0/1 du commutateur "niveau 2".
Configuration switch manageable
Je configure l'interface fastethernet 0/1 du routeur en mode trunk.
je crée les vlan 10 20
j'affecte les interfaces 0/2 à 0/5 au vlan 10
j'affecte les interfaces 0/6 à 0/8 au vlan 20
Configuration serveur linux "routeur"
j'installe le paquet vlan
je crée des sous interfaces eth1.10 et eth1.20
avec comme addresse respectives 192.168.10.1 et 192.168.20.1
Résultats et problème:
Je connecte un poste sur un des deux vlan's et j'obtiens jamais jamais l'accès internet.
Que me suggériez vous ???
Merci d'avance !!!!
Je vous décris ma situation actuelle:
Je suis étudiant en réseaux et système informatique, j'ai un projet de fin d'étude qui consiste à isoler deux réseaux dans un société.J'ai procédé pour celà à la mise en place d'une architecture de réseaux virtuels en créant des réseaux virtuels de couche 2 (rappel :adresse mac).
L'objectif est donc d'empêcher la communication entre des vlan et de leur permettre l'accès internet.
Le réseau actuel dispose de :
-Switch Cisco 2960 (niveau2 donc)
-Routeur wifi modem adsl Linksys WAG120n
Etant donné que le routeur wifi n'est pas compatible avec la gestion des VLAN's, et n'a pas la possibilité de gérer les sous interfaces.
J'ai obté pour la création d'un serveur Linux qui remplira le rôle de routeur. Le serveur est équipé de deux cartes réseaux.
Méthodologie employée:
J'ai commencé par connecté le switch manageable sur un switch de base actuel surlequel je recupère internet. Je reli ensuite le serveur (interface eth1) à l'interface fastethernet 0/1 du commutateur "niveau 2".
Configuration switch manageable
Je configure l'interface fastethernet 0/1 du routeur en mode trunk.
je crée les vlan 10 20
j'affecte les interfaces 0/2 à 0/5 au vlan 10
j'affecte les interfaces 0/6 à 0/8 au vlan 20
Configuration serveur linux "routeur"
j'installe le paquet vlan
je crée des sous interfaces eth1.10 et eth1.20
avec comme addresse respectives 192.168.10.1 et 192.168.20.1
Résultats et problème:
Je connecte un poste sur un des deux vlan's et j'obtiens jamais jamais l'accès internet.
Que me suggériez vous ???
Merci d'avance !!!!
A voir également:
- Routage Linux + accès internet VLAN Niveau2 ???
- Acces rapide - Guide
- Gps sans internet - Guide
- Accès refusé - Guide
- Linux reader - Télécharger - Stockage
- Complete internet repair - Télécharger - Web & Internet
8 réponses
Ok.
Donc en local, tout communique avec tout (sauf les Vlan entre eux forcement).
Un peu de politesse est la moindre des choses, nous ne sommes pas des robots ;)
a+ et bon surfffffffff !!!!!!!!!!!!!!
Donc en local, tout communique avec tout (sauf les Vlan entre eux forcement).
Un peu de politesse est la moindre des choses, nous ne sommes pas des robots ;)
a+ et bon surfffffffff !!!!!!!!!!!!!!
Salut,
Le routeur a quoi comme IP du coté du routeur Linksys ?
Le linksys, comment fait-il pour connaitre la route vers les vlans 10 et 20 ?
Le routeur a quoi comme IP du coté du routeur Linksys ?
Le linksys, comment fait-il pour connaitre la route vers les vlans 10 et 20 ?
Salut salut,
IP routeur Linksys 192.168.0.1
Le linksys ne gère pas les VLAN en fait .
C'est pour ça que j'ai eu l'idée de créer un serveur qui va faire office routage..
IP routeur Linksys 192.168.0.1
Le linksys ne gère pas les VLAN en fait .
C'est pour ça que j'ai eu l'idée de créer un serveur qui va faire office routage..
Le Linksys ne gère pas les vlan, c'est un fait. Mais quand ton routeur va relayer les msg des IP venant du vlan 10 ou 20, comment ton Linksys va pouvoir répondre ?
De base il ne sait pas comment joindre les PC des 2 vlans derrière ton routeur. Il faut donc dire au linksys comment joindre ces deux vlan (via ton routeur), soit manipuler les IP pour que les vlans 10 et 20 soit "cachés" derrière le routeur.
De base il ne sait pas comment joindre les PC des 2 vlans derrière ton routeur. Il faut donc dire au linksys comment joindre ces deux vlan (via ton routeur), soit manipuler les IP pour que les vlans 10 et 20 soit "cachés" derrière le routeur.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Bonjour,
j'ai changé de configuration, en fait le port trunk il se configure à la liaison du switch a mon serveur linux "routeur",c'est a dire sur l'interface du switch surlaquelle est connecté le cable.
Ainsi que les sous interfaces qui y dépendent sont crées de l'autre côté du port trunk c'est a dire sur le port du serveur linux auquel est connecté le cable qui va en direction du switch.
Difficile d'être plus précis!!! ^^
j'ai changé de configuration, en fait le port trunk il se configure à la liaison du switch a mon serveur linux "routeur",c'est a dire sur l'interface du switch surlaquelle est connecté le cable.
Ainsi que les sous interfaces qui y dépendent sont crées de l'autre côté du port trunk c'est a dire sur le port du serveur linux auquel est connecté le cable qui va en direction du switch.
Difficile d'être plus précis!!! ^^
j'ai l'accès internet sur l'interface eth2 de mon serveur linux
Je voudrai duppliquer l'accès internet de l'interface eth2 vers eth1 de mon serveur linux pour avoir l'accès internet sur mon switch.

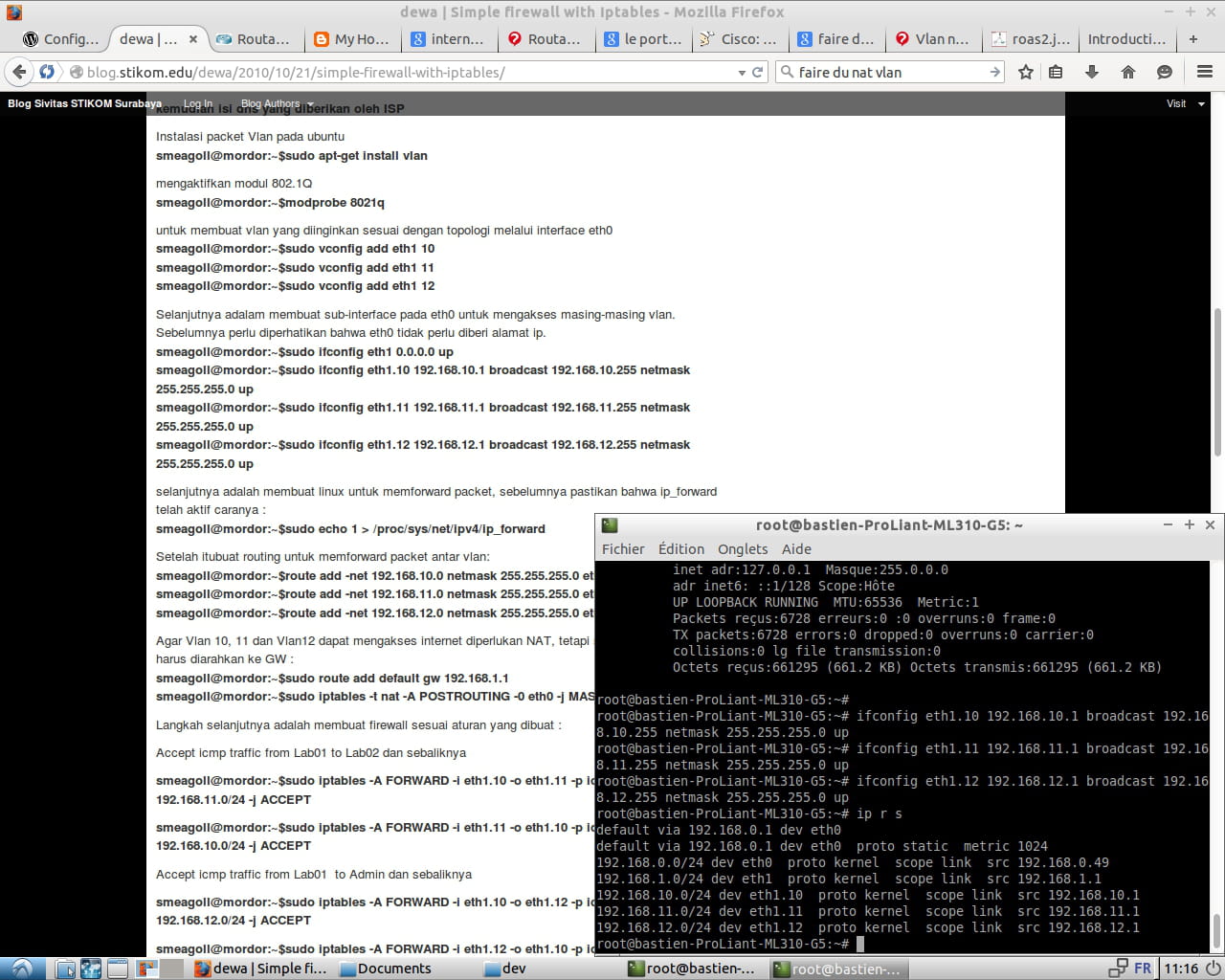

J'ai ajouté des regles iptables ..
mais je ne parvient toujours pas à accéder à internet sur le switch.
Quelqu'un peut m'aider ??
Je voudrai duppliquer l'accès internet de l'interface eth2 vers eth1 de mon serveur linux pour avoir l'accès internet sur mon switch.
J'ai ajouté des regles iptables ..
mais je ne parvient toujours pas à accéder à internet sur le switch.
Quelqu'un peut m'aider ??
Oui j'ai effectué un test de connectivité du serveur vers la passerelle du routeur.
Je ping également à partir du serveur les interfaces virtuelles ..
