[AIDE]Câblage PC

Résolu
Helpmaconfig -
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention   -
Bonjour,

Voilà j'ai décider de faire ma config pc grâce à un amie mais j'ai un problème car même si ça mais déjà arriver de démonter des unités central ça ne fais pas de moi un pro...

Voilà j'ai comme config un Boîtier ZALMAN MS800 Plus (qui va posez probleme) et une carte mère Asusrock85B anniversary (avec elle) et le reste on s'en fiche un peu mise à part l'alimentation Zalman 600W , le problème c'est que je ne suis pas du tout sûre des branchement des alimentations et j'ai raison car en la branchant rien ne se passe car sur la carte mère il y a apparament 9 broches d'alimentation hors les broches désigner dans le manuel ne sont pas les même que celle que je rencontre par exemple j'ai un câble Power switch mais impossible de savoir où le mettre...

J'ai bien besoin de votre aide merci à ceux qui auront eu la gentillesse de lire ce paver...
A voir également:

6 réponses

Résumé de la discussion

Le montage avec un boîtier Zalman MS800 Plus et une carte mère ASRock 85B Anniversary posait une problématique de branchements des alimentations, car aucune mise sous tension ne se produisait. Des échanges indiquaient que la prise d'alimentation CPU utilisait une broche à 8 broches et que des connecteurs PCIe à 8 broches avaient été confondus; une fois la bonne broche branchée, tout a démarré. Des conseils pratiques ont aussi été donnés, notamment débrancher l'alimentation avant manipulation et vérifier les fiches périphériques, comme les branchements de ventilateurs 3 broches et la gestion des câbles. En complément, consulter la documentation du boîtier et des composants peut être utile, car les connecteurs varient selon le modèle et influent sur les branchements des alimentations.

Généré automatiquement par IA
sur la base des meilleures réponses
Réponse 1 / 6
raspey Messages postés 9414 Statut Membre 249

Salut tu peux mettre des photos ou pas de ce que tu as fait?
0
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention

Oui pas de soucis je fais ça
0
Réponse 2 / 6
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

salut
tu peux etre plus clair dans tes descriptifs ?

ta cm c'est une asus ou une asrock ?
tes 9 broches d'alimentations se situent ou ?
mets nous une photo
0
Helpmaconfig

Une Asus rock B85 anniversary pour les photos je vais essayer denvoyer ça sinon les 9 broches se situe en bas à droite de la carte mère
0
Réponse 3 / 6
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention

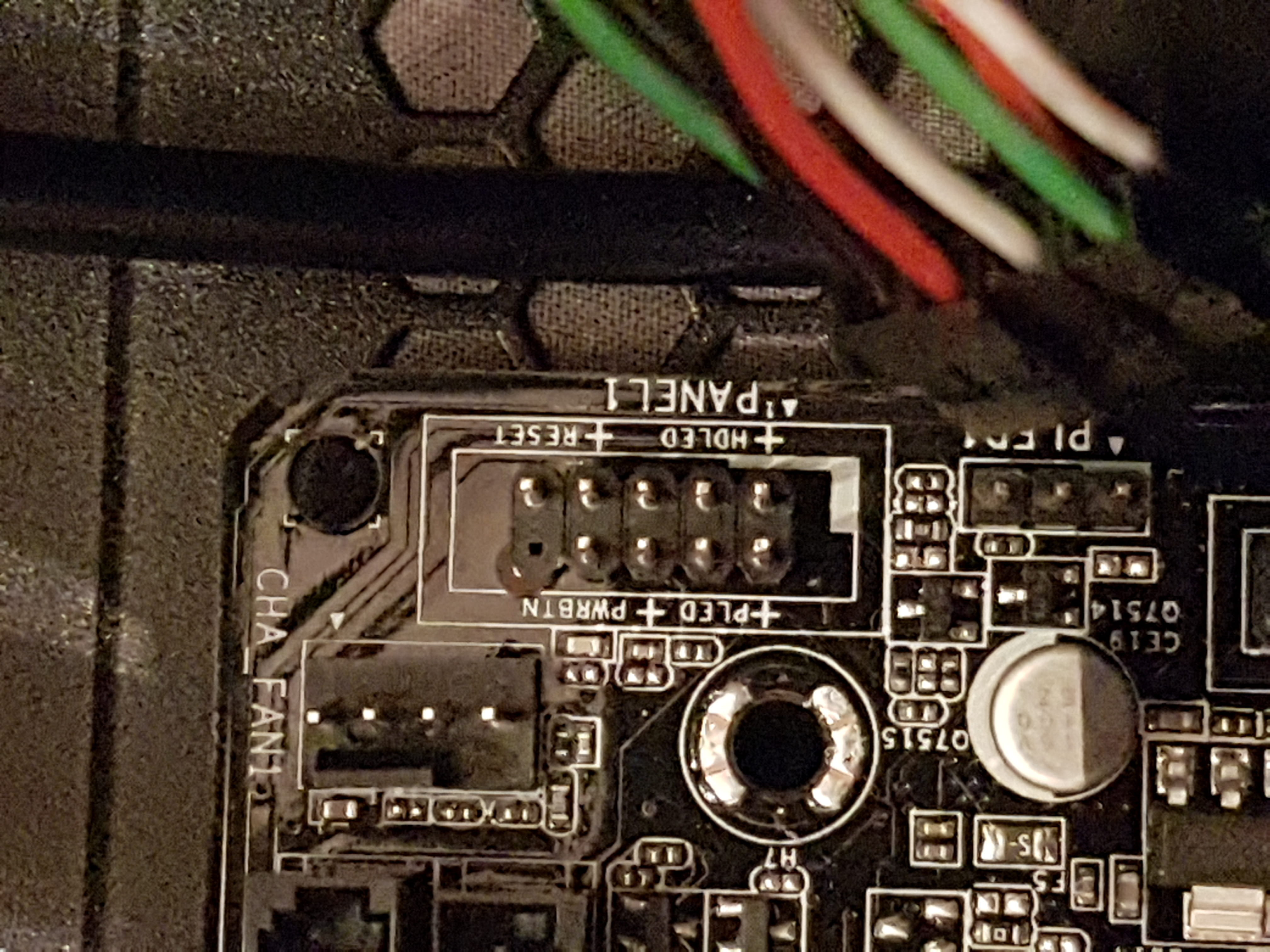

Voici quelques photos qui peuvent aider :
0
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

ok
ça c'est le connecteur pour les boutons et led de ton boitier
pled = led de power
hdled = led d'activité disque dur
reset = bouton reset
pwrbtn = bouton power

quel est donc ton soucis ?
0
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention

Mes fils sont sont HDD Led et l'éducation power + et - et reset mais pas de powerbtn mais power switch
0
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

pwrbtn = power switch
reset = reset
hdd led = hdled
l'education power ^^ = pled
0
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention

Merci de ta reponse cest gentil mais malheusement cest ce que je penser et ca ne marche toujours pas aucun signe de vie ..
0
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

pour tester si le bouton power est defectueux branche le reset a la place du power et appuie sur le reset pour essayer de demarrer le pc
0
Réponse 4 / 6
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention

ça peut aider

--
0
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

c'est pareil que sur la cm
0
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention

Oui mais il dise que les 9broches doivent être utiliser hors mes câbles en font 8 ensemble
0
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

non y a une broche gnd en rab
tu peux connecter le reset dans un sens ou dans l'autre
mais de toute façon ça ne semble pas etre ça la cause de ta panne
0
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention   > mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention

Peut être que j'ai mal brancher autre chose c'est possible après l'alimentation est neuve alors ça serai bizarre que ele ne démarre as
0
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

ça arrive des fois
tu peux me faire une tof des branchements complets ?
0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
Réponse 5 / 6
raspey Messages postés 9414 Statut Membre 249



tu as bien branché les câbles du processeur? les 8 pins?
et le gros de 24 pins?
ton processeur est bien mis?
si oui relies avec un tournevis plat, les 2 pins encadré sur la photo.
0
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention

Et bien oui ce qu'on appelle l'alimentation aux est bien brancher mon processeur et je pense bien mis en faisant attention au detrompeur et j'ai pas essayer pour les 2 pins avec le tournevis plat
0
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention   > Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention

Et bien rien ce passe en faisant ça
0
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

lut raspey
comment va ?

c'est une manip que j'evites de conseiller (y a des gens très très maladroits !!!)
0
raspey Messages postés 9414 Statut Membre 249 > mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention

ca va.
tu pensais à l'alimentation.
il a testé avec le trombone?
0
mushu14 Messages postés 11897 Date d'inscription   Statut Contributeur Dernière intervention   1 123

je pense pareil une panne d'alim neuve ça arrive
pour le trombonne ça va venir si y a pas moyen de la tester autrement
0
Réponse 6 / 6
Helpmaconfig Messages postés 24 Date d'inscription   Statut Membre Dernière intervention



la dernières photo sont des fils que j'ai pas encore brancher apparament c'est pour contrôler le Fan

--
