Branchement d'un Sony handycam video 8 ccd f555e à une tv HD

Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention   -
extempor Messages postés 2155 Date d'inscription   Statut Membre Dernière intervention   -

Bonjour,

J'ai reçu de la part de mon gp deux camescopes sony handycam video 8 appartenant à mon arrière grand père.

Il y en a un en particulier le sony ccd f555e, que j'aimerais brancher au téléviseur haute définition du salon afin de pouvoir lire les cassettes vidéo que j'ai eu avec le camescope puisqu'elles contiennent des moments de mon enfance

J'ai aussi en ma possession un câble adaptateur RFU-90E et un transcodeur Sony SFR-900.

Je voulais donc savoir quel câblage dois-je utiliser ? Puisque ceux citer en haut sont pour un téléviseur plus ancien que nous n'avons plus.

Merci à vous


Android / Chrome 149.0.0.0

6 réponses

  1.
    baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention   14 390


    Bonjour,

    Pour répondre à votre question il serait utile de connaitre les références exactes (Marque et modèle) du téléviseur afin de connaitre les entrées (audio et vidéo) disponibles.

    Vous pouvez toutefois vous inspirez des branchements décrits dans la notice en page 47 et 48

    La notice (en anglais) https://www.sony.com/electronics/support/res/manuals/W000/W0001186M.pdf

    1
  2. extempor Messages postés 2155 Date d'inscription   Statut Membre Dernière intervention   884


    Le câble présenté est un câble pour chaine HiFi Mâle/Mâle et dans ton cas peu importe le code des couleurs traditionnel.

    -

    Par exemple,tu attribues les cinchs rouge pour la vidéo et les blanches pour l'audio ou l'inverse...

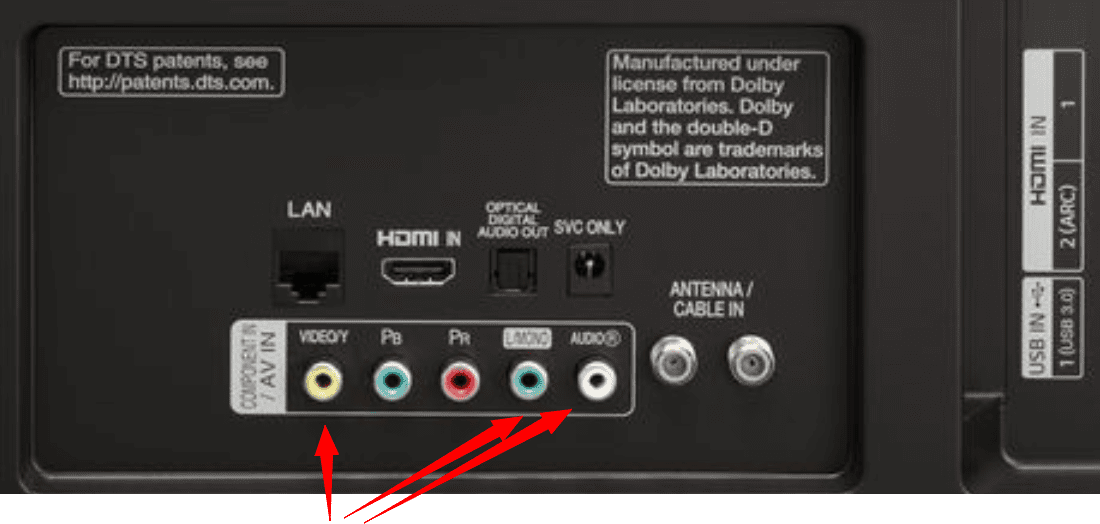

    Tu branches sur le TV comme Baladur le montre post <3> en choisissant Video Y et L/Mono.

    -

    Cela devrait fonctionner sinon tu reviens ...

    1
    1. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


      Bon je reviens malheureusement malgré le fait que j'ai réaliser les branchement comme vous le disiez tous et en fonction de la notice, cela ne fonctionne pas car ma tv n'a aucun signal, pas d'image et le son crépite sans pour autant entendre quelque chose.

      C'est peut-être un soucis au niveau du câble car j'arrive à lire la cassette vidéo (le temps déroule sur le camescope).

      0
    2. extempor Messages postés 2155 Date d'inscription   Statut Membre Dernière intervention   884 > Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


      Perso, je pense que l'entrée des signaux audio/vidéo sur TV doit se basculer manuellement avec la télécommande sur l'icône Source.

      -

      Fais des essais à ce niveau et attends aussi si nécessaire ,les conseils de Baladur13 concernant l' AV in .

      -

      Salut

      0
    3. baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention   14 390 > Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


      Sur le caméscope il y a trois prises (Audio Out - RFU DC Out - Vidéo out)

      • La prise du haut, c'est Audio Out
      • La prise du bas, c'est Vidéo Out

      Ce sont bien ces prises qui sont connectées  ? Audio Out vers Lmono et Vidéo Out vers Vidéo Y du téléviseur ?

      Pour la source évidemment il faut choisir les entrées correspondantes, je ne sais comment LG libelle ces entrées dans le menu "Sources"

      0
    4. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention   > extempor Messages postés 2155 Date d'inscription   Statut Membre Dernière intervention


      Je me doute bien qu'il faut changer la source d'entrée j'ai mis AV3 et c'est comme ça que le son crépitait

      0
    5. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention   > baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention


      Oui oui toutes les prises sont bien brancher comme il faut. Je pense que c'est vraiment un soucis de câble RCA car il était stocker dans le grenier (peut-être a-t-il pris un coup de chaud puisqu'il n'a pas servi depuis des années).

      0
  3. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


    Mon téléviseur est un LG webOS TV UJ630V

    Pour ce qui est des entrées il y a 3 prises HDMI, une entrée antenne, 3 AV et 5 composants si je ne dis pas de bêtises.

    0
    1. baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention   14 390

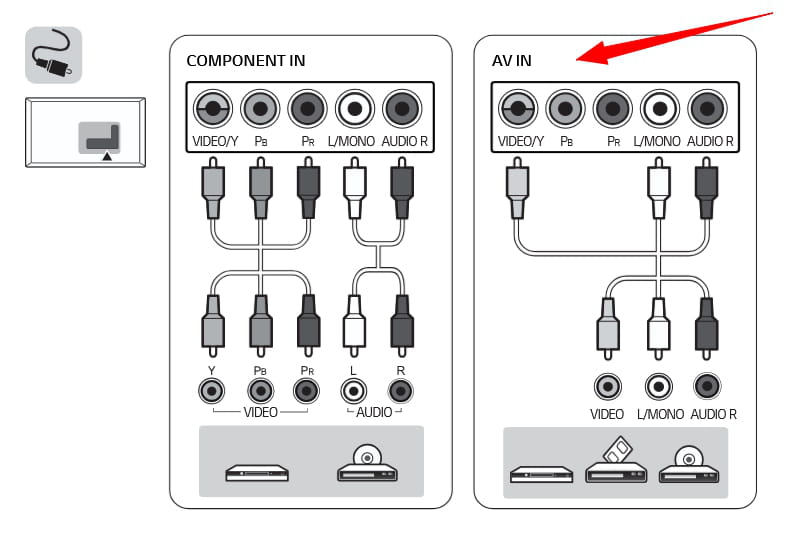

      La connexion devrait pouvoir se faire sur les entrées AVIn du téléviseur

      Voir schéma page 48 de la notice de camasecope.

      Pour le téléviseur extrait de https://gscs-b2c.lge.com/open/downloadFile?fileId=mV0xpnEw39kb2Pt5oeGSEg en page 8

      0
  4. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


    Merci pour ses informations je vais essayer ça et vous tenir au courant.

    Quel câble me faudrait-il par contre ?

    0
    2. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention   > baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention


      Oui j'ai trouvé mais ça me dit qu'il est indisponible je ne comprends pas. Je verrais bien si j'arrive à le trouver autre part il m'a l'air assez difficile à trouver

      0
    3. baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention   14 390 > Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


      Vous êtes sur que ce câble ne fait pas partie de la dotation d'origine du caméscope ?

      On doit pouvoir ruser  en utilisant un câble  1 RCA mâle vers 2 RCA mâle pour la partie audio
      exemple https://www.amazon.fr/Waytex-21115-Cordon-audio-M%C3%A2le/dp/B007CCF5JA

      Et d'un câble RCA mâle /RCA mâle pour la vidéo
      Exemple https://www.amazon.fr/1aTTack-c%C3%A2ble-vid%C3%A9o-m%C3%A2le-vers/dp/B0FLKK6N43

      0
    4. extempor Messages postés 2155 Date d'inscription   Statut Membre Dernière intervention   884 > baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention


      Salut tout le monde:

      -

      La notice en français pour le raccordement TV ici:

      https://www.notice-facile.com/notice/49211/sony+ccd-f355e-_f#page=40

      -

      Comme le caméscope a un son mono le câble le plus simple est celui-ci:

      https://www.pearl.fr/article/PE8229/cable-audio-cinch-2-50m

      et pas besoin de l'adaptateur BNC des années 70...

      -

      Téléchargement possible de la notice sur ce lien:

      https://www.notice-facile.com/dl.php?n=49211&token=8c1b336d4cf89642c7f83b37c8def4dcc264713b6f92e3967781fdc41a538b89

      0
    5. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention   > baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention


      Merci pour ces informations complémentaires.

      Pour ce qui est dû fameux câble VMC-910MS/910MS, il n'est pas dans tout le matos que m'a donné mon grand-père avec la camescope malheureusement.

      Je vais donc essayer avec votre méthode et les câbles RCA.

      0

  5. Vous n’avez pas trouvé la réponse que vous recherchez ?

    Posez votre question
  6. baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention   14 390


    Stockées dans un grenier ou les températures  peuvent être excessives en été  comme en hiver  (dans l'autre sens) n'est pas gage de bonne conservation.

    0
    1. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


      Ni les cassettes, ni le camescope n'étaient stockés dans un grenier mais dans le bureau de mon grand-père. Je pense qu'il y a un soucis de viseur du camescope

      0
      1. baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention   14 390 > Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


        Ces cassettes ont quel age ?

        Pour lever le doute sur l'état des cassettes et être sur que le caméscope est en état, la meilleure solution serait d'acquérir au moins une cassette neuve et de faire un enregistrement puis une lecture de ce dernier.

        0
      2. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention   > baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention


        Les cassettes ont je dirais au vu du contenu écrits entre 23 et 20 ans environ. Je vais voir pour essayer avec une nouvelle cassette si j'en trouve une ou alors il faudrait que je trouve un magasin spécialisé dans la photographie peut-être ?

        0
  7. baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention   14 390


    Quel modèle ces cassettes ? Vidéo 8 ?

    0
    1. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


      Les cassettes sont des Sony digital 8

      0
    3. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention   > baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention


      Merci pour la recommandation.

      Bonne soirée à vous

      0
    4. Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention   > baladur13 Messages postés 47327 Date d'inscription   Statut Modérateur Dernière intervention


      Aujourd'hui j'ai acheter un câble RCA double mâle vers mâle pour voir la différence mais il y en a aucune (pas grave il servira pour ma platine) mais je pense sérieusement à un soucis dans le camescope car les cassettes sont vraiment intactes.

      c'est dommage je ne pourrais les voir...

      0
    5. extempor Messages postés 2155 Date d'inscription   Statut Membre Dernière intervention   884 > Alissouille06 Messages postés 16 Date d'inscription   Statut Membre Dernière intervention


      Re,bonjour,

      -

      si tu estimes que tes K7 sont en bon état ,tu peux utiliser les services de numérisation de la FNAC ,Leclerc  ou d'autres ...

      https://numerisation.leclerc/fr/numerisation-cassette-VHS-Hi8-miniDV

      -

      https://numerisation.fnac.com/fr/numerisation-cassette-VHS-Hi8-miniDV

      -

      Prends tes précautions et vérifie la présence de ces services à proximité de chez toi ,téléphone si nécessaire .

      N'envoie qu'une seule K7 pour tester leurs services ,si la qualité restituée est bonne et pas trop chère tu  continues avec le reste de la collection .

      -

      Concernant le camescope ,je n'ai plus mon réparateur de cette époque ,désolé :(
