Cablage prise rj45 apres mise en place de la fibre en appartement
Fermé
Greg
-
15 oct. 2020 à 00:41
brupala Messages postés 109455 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 26 avril 2024 - 15 oct. 2020 à 22:07
brupala Messages postés 109455 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 26 avril 2024 - 15 oct. 2020 à 22:07
A voir également:
- Cablage prise rj45 apres mise en place de la fibre en appartement
- Mise en forme conditionnelle excel - Guide
- Cablage rj45 - Forum câblage
- Schéma câblage rj45 maison ✓ - Forum câblage
- Prise rj45 murale ne fonctionne pas ✓ - Forum câblage
- Prise rj45 fibre ✓ - Forum Fibre Optique
4 réponses
brupala
Messages postés
109455
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 623
Modifié le 15 oct. 2020 à 07:36
Modifié le 15 oct. 2020 à 07:36
Bonjour,
Non le boitier PTO a été installer à coté de ma box prêt d'une prise dans le salon.

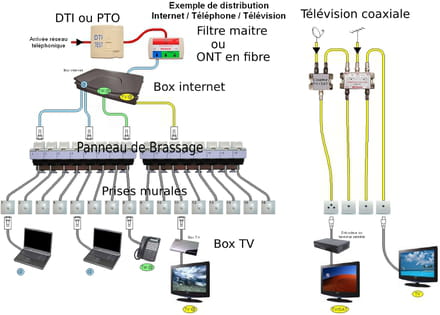

J'avais déjà pris connaissance de ce schéma mais je ne sait pas ou ce trouve le panneau de brassage, il doit être a coté du boitier DTI ?
Non le boitier PTO a été installer à coté de ma box prêt d'une prise dans le salon.
J'avais déjà pris connaissance de ce schéma mais je ne sait pas ou ce trouve le panneau de brassage, il doit être a coté du boitier DTI ?
brupala
Messages postés
109455
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 623
15 oct. 2020 à 13:46
15 oct. 2020 à 13:46
En principe oui.
Tu as des prises RJ45 murales ou pas ?
Tu as des prises RJ45 murales ou pas ?
Greg_Jc
Messages postés
2
Date d'inscription
jeudi 15 octobre 2020
Statut
Membre
Dernière intervention
15 octobre 2020
15 oct. 2020 à 17:03
15 oct. 2020 à 17:03
brupala
Messages postés
109455
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 623
15 oct. 2020 à 19:43
15 oct. 2020 à 19:43
Effectivement,

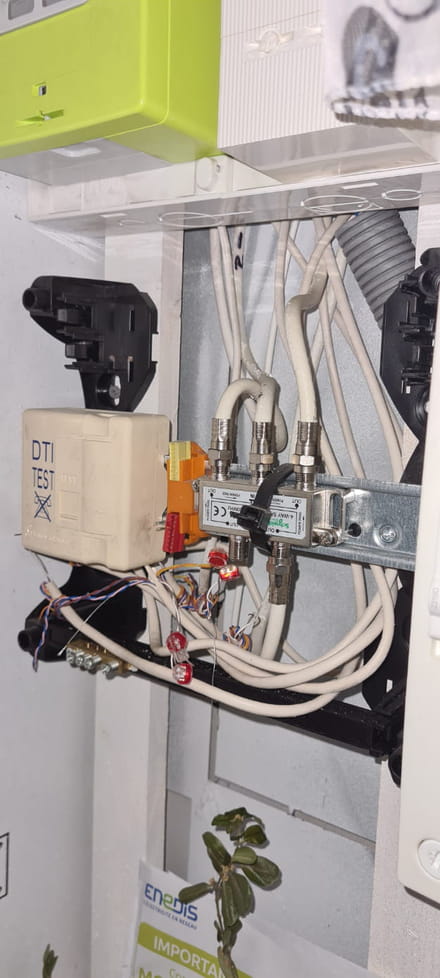

tu as bien un coffret de communication, mais pas de brassage, juste 4 ou 5 câbles venant des prises murales câblés un peu à l'arrache sur le DTI uniquement pour fournir le téléphone.
Tu es propriétaire ou locataire ?
parce que il va falloir investir un peu pour distribuer un réseau ethernet avec ça ....
tu as bien un coffret de communication, mais pas de brassage, juste 4 ou 5 câbles venant des prises murales câblés un peu à l'arrache sur le DTI uniquement pour fournir le téléphone.
Tu es propriétaire ou locataire ?
parce que il va falloir investir un peu pour distribuer un réseau ethernet avec ça ....
Greg_Jc
Messages postés
2
Date d'inscription
jeudi 15 octobre 2020
Statut
Membre
Dernière intervention
15 octobre 2020
>
brupala
Messages postés
109455
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
15 oct. 2020 à 20:01
15 oct. 2020 à 20:01
Non je suis locataire, je pensais qu'il fallait juste raccorder quelques câbles c'est dommage.
Je ne pense pas investir pour tout redistribuer mais je veut bien la marche à suivre au cas ou !
Merci
Je ne pense pas investir pour tout redistribuer mais je veut bien la marche à suivre au cas ou !
Merci
brupala
Messages postés
109455
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 623
15 oct. 2020 à 22:07
15 oct. 2020 à 22:07
OK,
déjà déconnecter les câbles venant des prises murales et les poser sur prises de brassage en les déconnectant du DTI.
Les prises de brassage peuvent se présenter comme ça ou comme ceci, avec ce genre de support en fixation sur ton rail.

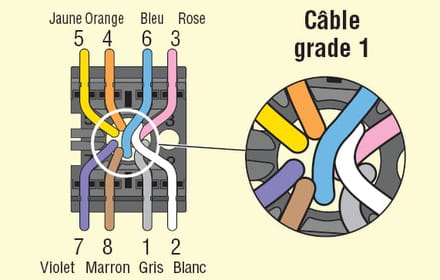

Le câblage devra être effectué de cette façon:
aussi bien au brassage que sur les prises murales correspondantes.

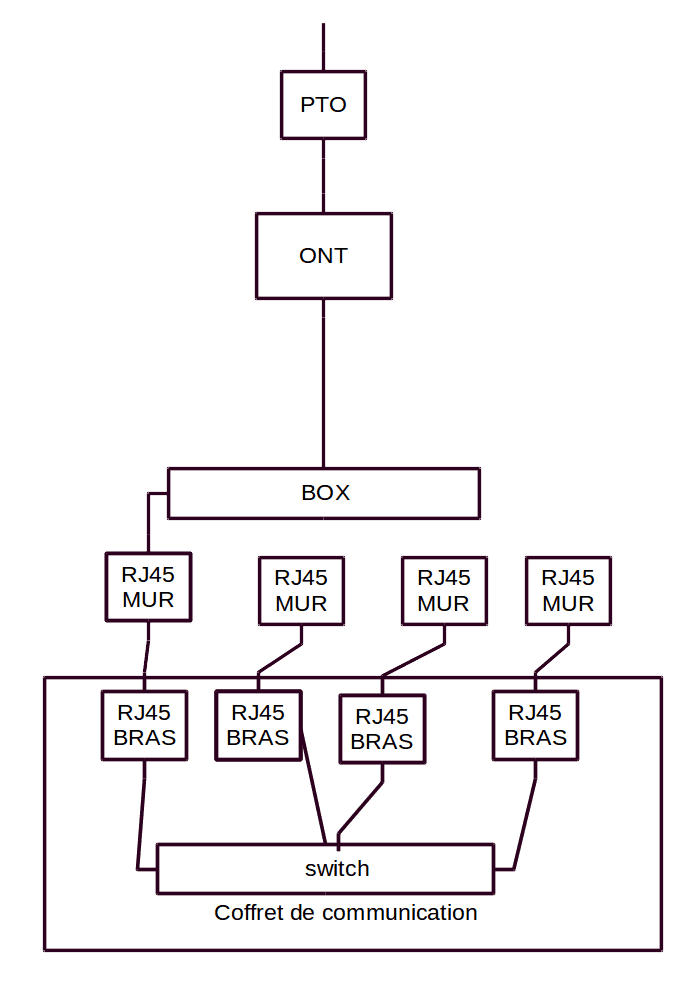

ensuite tu pourras investir dans un switch à installer au coffret de communication afin de réaliser ceci:
Bon courage :-)
déjà déconnecter les câbles venant des prises murales et les poser sur prises de brassage en les déconnectant du DTI.
Les prises de brassage peuvent se présenter comme ça ou comme ceci, avec ce genre de support en fixation sur ton rail.
Le câblage devra être effectué de cette façon:
aussi bien au brassage que sur les prises murales correspondantes.

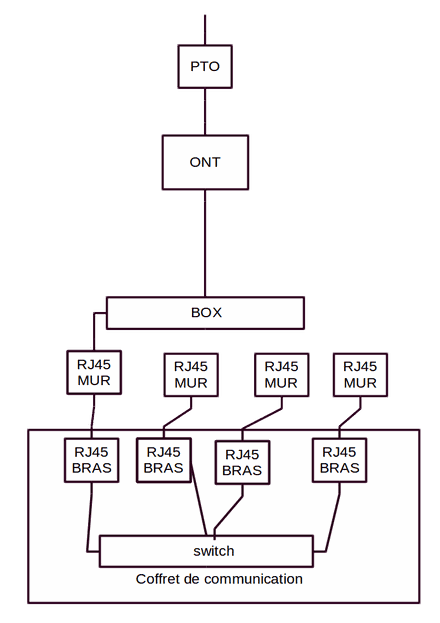

ensuite tu pourras investir dans un switch à installer au coffret de communication afin de réaliser ceci:
Bon courage :-)
