|Projet] ajout USB interne sur Carte mere sur INTEL NUC NUC6i5SYK

Bonjour, a toutes et a tous :)

Problème : la carte soudé qui fait WIFI et Bluetooth de ma carte mère est HS (hors service)

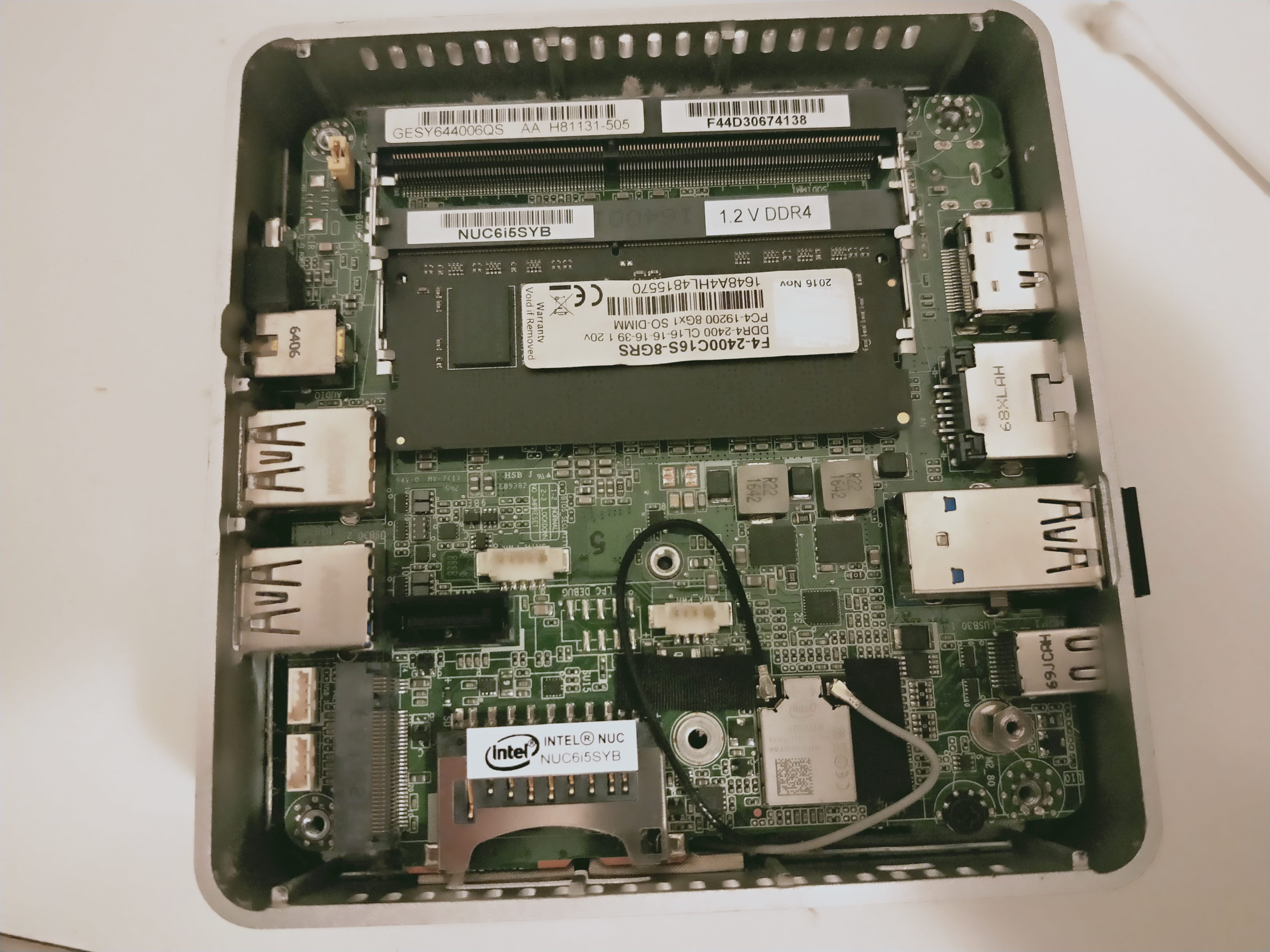

Matos de carte mère : NUC6i5SYK
spécifications techniques ici : https://static6.arrow.com/aropdfconversion/f5d1ef747f937f1e8716fa7292505414becebc3f/pgurl_intel-nuc-kit-nuc6i5sykspecifications.pdf

Rappel : carte mère de 11 cmm x 11 cm




je pense que mon projet marche pour tous les NUC et certaines cartes mères atx

résumer :
alors la solution est simple c'est d'ajouter une carte wifi et en plus une carte bluetooth en externe sur un port usb
mais non moi je veux le faire en interne et exploiter les 2 usb sur la CM en interne (wifi +bluetooth)
pourquoi : esthétique, coût financier du matos, portabilité transport, sécurité, 4 usb 3 toujours dispo, revente plus facile et PLAISIR aussi

ajouter 2 cartes externe avec déjà la clavier la souris ca m'en prend 2 plus 2 ajout je peux plus rien faire plus de copie ni de sauvegarde
si on peut, ajouter un HUB 4 ports usb , mais on perd en place etc...je préfère pas
en fait, j'aime pas
alors

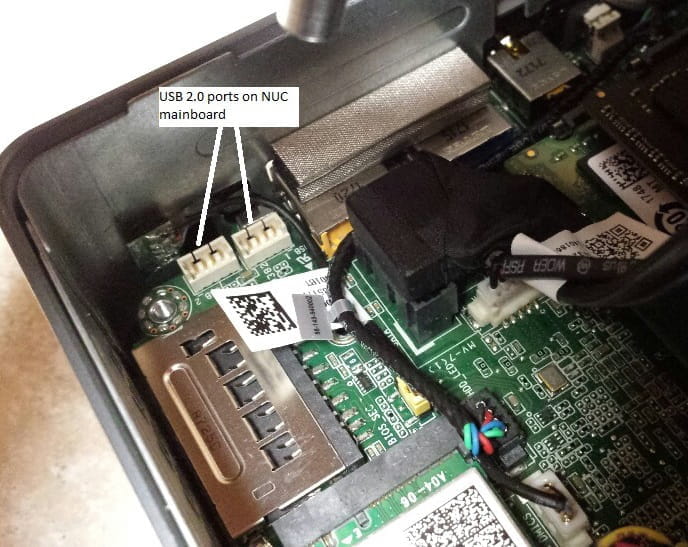

il y a 6 usb en tout sur ces cartes mères (peu de personnes le savent)
car peu de personne lisent toute la doc de leur CM je pense a moins que je me trompe enfin c'est plutot rare
et donc 6 usb et non 4 de visible ; 2 USB en façade + 2 usb en arriéré + 2 usb interne
c'est ces USB interne que je veux utiliser

alors il existent déjà une solution mais 1 qui est cher 60 euro et 2 très moche je trouve
c'est vendu en Australie du moins ou par Intel

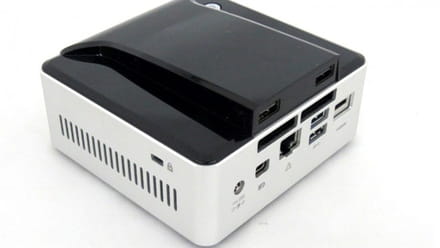

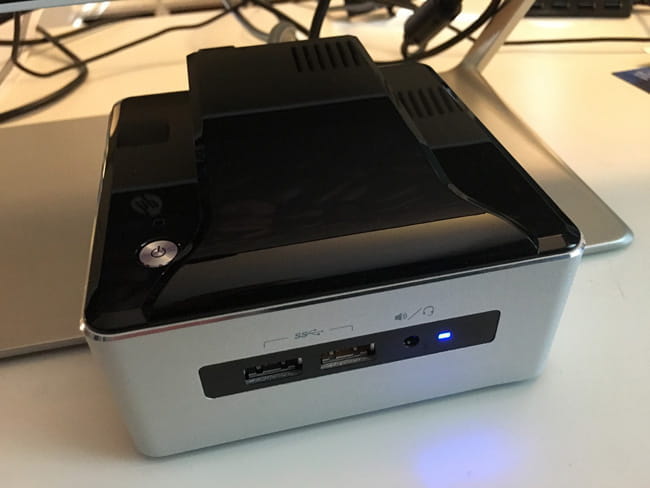

c'est en gros un capot qui s'ajoute sur le dessus
je vous montre





c'est très moche je trouve
surtout vu le pris 70 euro en Australie je crois quelque chose comme ca

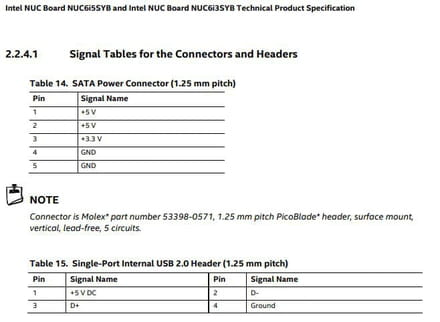

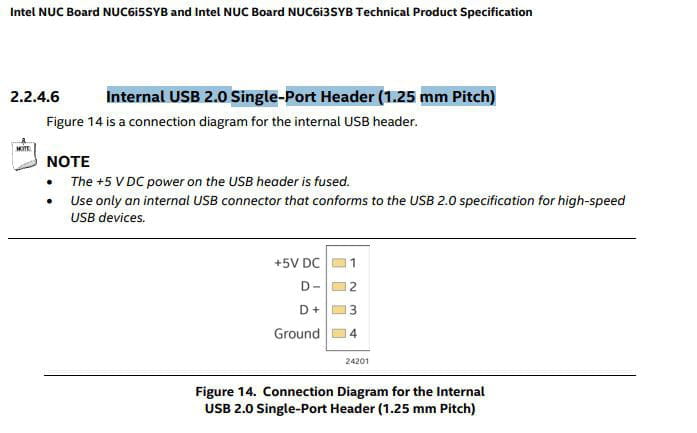

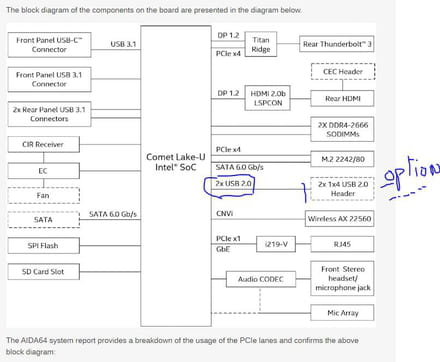

j'ai vu les specifs de la CM des NUC d intel je vous montre

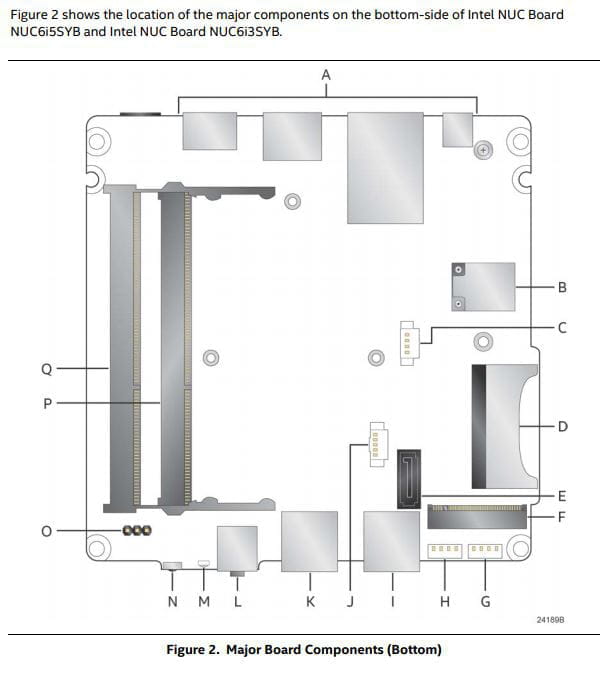

c'est les ports USB sur la CM les "H" et "G" qui m'interessent











bref<gras></gras>
je cherche :
ce que je cherche et je trouve pas sur internet et sur Conrad (site Electronique) par exemple
c'est le connecteur
de MOLEX classique standard de 4 pin de 1,25 mm

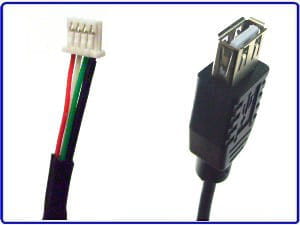

vers USB 2 femelle avec fixation vis

il m'en faudra 4 en fait (2 pour ce pc et 2 pour le NUC101I7 nouveau)

je vous montre

ou ca

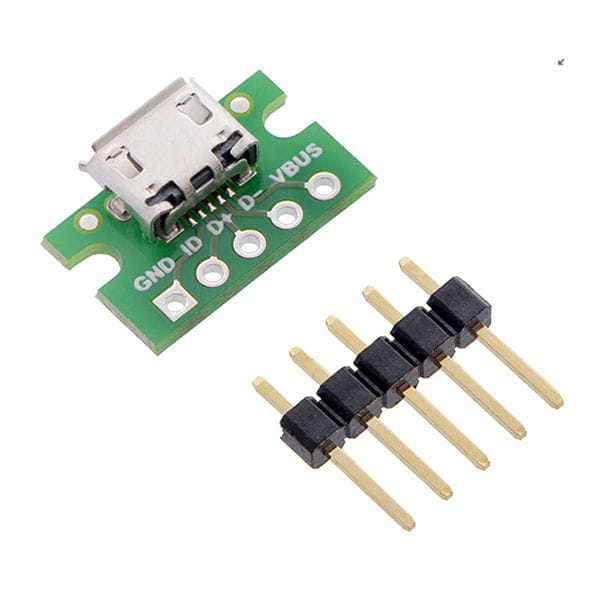

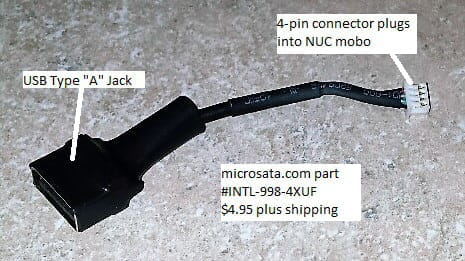

voila ce que j'ai vu sur le net






je peux souder et faire le câble moi même

je trouve pas le molex 4pin qu'il me faut , et il m'en faut 4 plus 4 femelle USB avec fixation
je suis une quiche lol

je ferai des photos pour vous montrer le résultat et le liens pour ceux que ça intéresse
et les prix

j'ai trouvé ça mais bon ça m'oblige a acheter un fer a souder et c etc



je préférais acheter tout fais meme a 10 euro le cable
a moins que quelqu un un électronicien amateur doué puisse m en faire 4 ?

a dernière question
je cherche du gel transparent genre colle glue pour circuit Electronique ca appelle comment svp
je suis vraiment une quiche loll



merci a vous !

bonne soirée
bonne semaine malgré ce confinement
Cordialement
Eric
